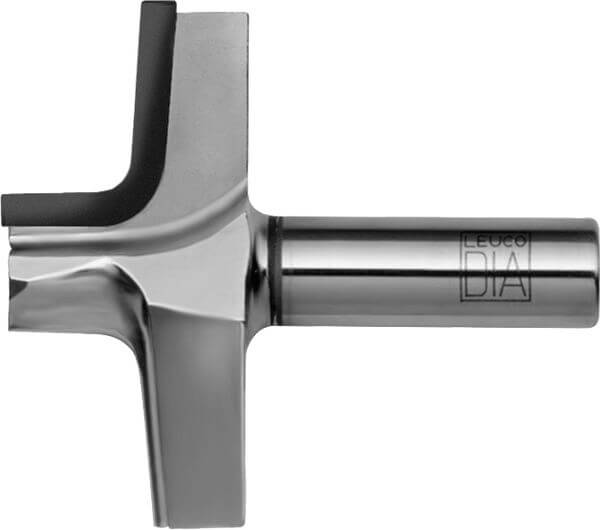

LEUCODIA Profiler - große Profiltiefe

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Profilieren von rohen und beschichteten Holzwerkstoffen

Ausführung

  • Nachschärfzone 2,0 mm
  • mit Achswinkel

Vorteile

  • überschnittsfreier Schnitt durch Einsatz von durchgängigen PKD-Platten
  • optimale Schnittqualität in MDF durch polierte Schneidenbrust
  • optimale Kantenqualität durch Achswinkel

Hinweise

  • weitere Optionen gegen Aufpreis möglich: Ausführung mit gegenläufigem Achswinkel ( Z = 1+1 ), Ausführung in Z = 2, abweichende Schaftlängen, topline mit feinsterodierter Schneidkante

Tabellen- und Bildlegende...

Ø Dmax
[mm]
∅ Dmin
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Skizze
[Folie]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

55 16 15 25 55 100 1 24.000 DP1CK 2 R DP1CK1
|
55 16 15 20 45 90 1 24.000 DP1CK 2 R DP1CK2
|
55 16 15 16 45 90 1 24.000 DP1CK 2 R DP1CK3
|
75 18 30 25 55 120 1 24.000 DP1D 2 R DP1D1
|
75 18 30 20 45 110 1 20.500 DP1D 2 R DP1D3
|
75 18 30 16 45 110 1 11.200 DP1D 2 R DP1D5
|
75 18 15 25 55 100 1 17.000 DP1DK 2 R DP1DK1
|
75 18 15 20 45 90 1 12.900 DP1DK 2 R DP1DK3
|
