Auswahl nach Werkzeugtyp


Kanten-Abrund-Messerköpfe HW (gekröpft) - IMA

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen IMA
  • zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 05
  • n max = 18.000 min-1

Vorteile

Hinweise

  • gleicher Messerkopfgrundkörper für R 2 - 4 mm

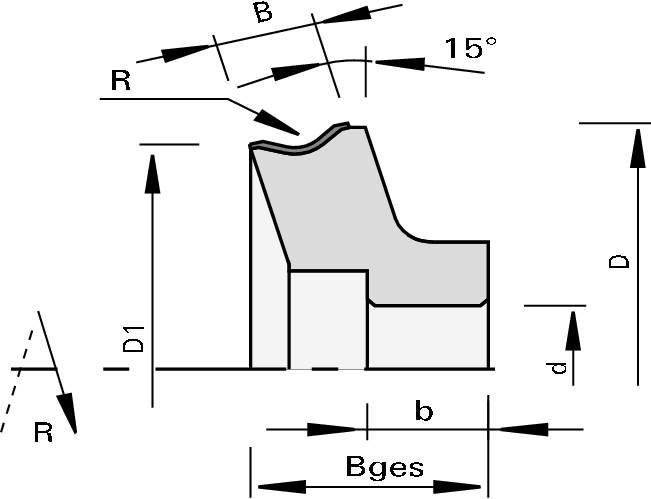

  • Drehrichtung siehe Skizze

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
B
[mm]
b
[mm]
b1
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

4,0 77,6 70 13 13 27,9 20 4 6x3,5 18.000 L IMA 172712
|
4,0 77,6 70 13 13 27,9 20 4 6x3,5 18.000 R IMA 172711
|
3,0 77,6 70 13 13 27,9 20 4 6x3,5 18.000 L IMA 172710
|
3,0 77,6 70 13 13 27,9 20 4 6x3,5 18.000 R IMA 172709
|
2,0 77,6 70 13 13 27,9 20 4 6x3,5 18.000 L IMA 172708
|
2,0 77,6 70 13 13 27,9 20 4 6x3,5 18.000 R IMA 172707
|
