UniTec A-Zerspaner CM DP für LEUCO s-System Ø 160 mm und Buchse (RZ/DZ)
Produkt

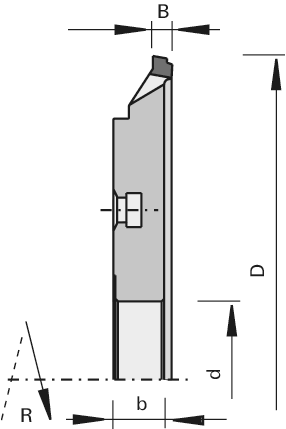

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- zum ausrissfreien Formatieren von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- Nachschärfzone 5 mm
- n max = 6.000 min-1
- Schnittunterteilung in Vor- und Nachschneidzahn
- ansteigende Fase an der Stufe
- Schneidbreitenkonstant
Vorteile
- Verbesserung der Spanableitung durch ins Werkzeug integrierte Spanableitung (ChipMeister)
- Reduzierung des Reinigungsaufwandes
- Verringerung der Absaugleistung
- hohe Schnittqualität durch Schnittunterteilung
- extrem lange Standwege durch optimierte Zahnform
Hinweise
- auch Bearbeitung von 8 mm dünnen Platten möglich
- einsetzbar für das Ritzen/Zerspanen (RZ) und das Doppelzerspanen (DZ)
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Vorschub_DZ
[m/min] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 250 | 8,0 | 18 | 60 | 36+18 | 40 | R | 187789 | ||
| 250 | 8,0 | 18 | 60 | 36+18 | 40 | L | 187790 | ||
| 250 | 8,0 | 18 | 60 | 48+24 | 50 | R | 187791 | ||
| 250 | 8,0 | 18 | 60 | 48+24 | 50 | L | 187793 | ||
| 250 | 8,0 | 18 | 60 | 60+30 | 75 | R | 187794 | ||
| 250 | 8,0 | 18 | 60 | 60+30 | 75 | L | 187795 | ||
