187223 - Multi-Profil-Wechselplatten HW - Homag (Brandt)

Produkt

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag (Brandt) - bis 2022
  • für den Einsatz in spanoptimierten Multi-Profil-Messerköpfen
  • zum Profilieren von Weichholz-, Hartholz, furnier- und Kunststoffanleimerkanten

Ausführung

  • Schneidstoff: HW
  • HL Board 05 für Holzwerkstoffe, Kunststoffe und Harthölzer
  • 2 verschiedene Profilkombinationen auf einer Platte

Vorteile

Hinweise

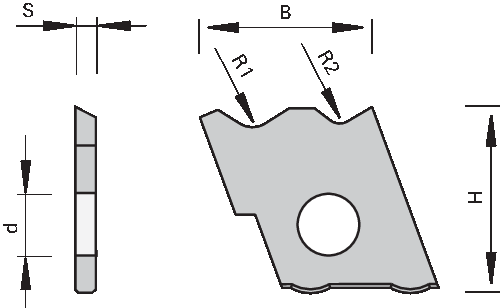

Merkmal Wert
R1 = Radius 1 2 [mm]
R2 = Radius 2 1,3 [mm]
B = Breite 13,13 [mm]
H = Höhe 14,5 [mm]
S = Stärke 2 [mm]
Ø d = Bohrungsdurchmesser 4,7 [mm]
Keil∡ = Keilwinkel 55 [°]
LEUCODUR = Schneidstoff HL Board 05
VP = Verpackungseinheit 10 [St.]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schraubendreher mit Fahne für Innentorx T15 163161
|
Rundkopfschrauben M4x5,9 T15 167966
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
