Auswahl nach Werkzeugtyp


3P-Blanketts HW (Hochformat)

Produkt

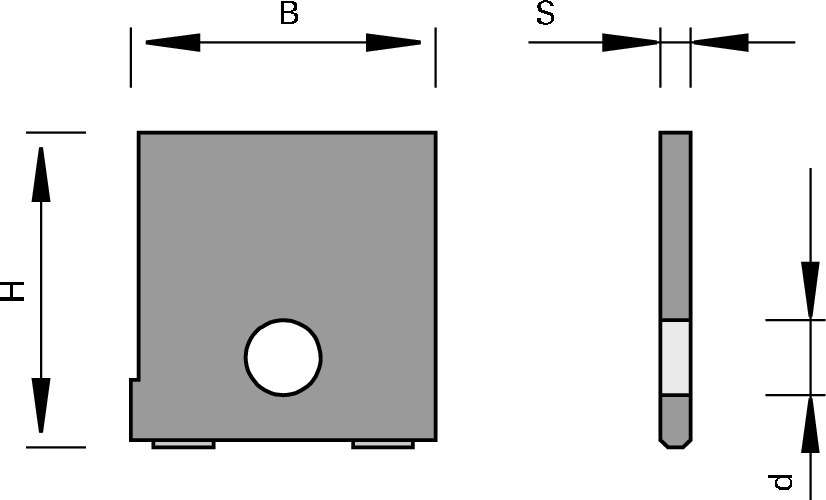

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • für den Einsatz in LEUCO EcoPro- und Sonder-Messerköpfen

Ausführung

  • Zweipunkt-Auflage und Punkt-Anschlag
  • optional mit topline-Schliff (polierte Spanfläche)
  • Schneidstoff: HW
  • HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
  • HL Solid 60 für Weichhölzer

Vorteile

  • exaktes Positionieren der Blanketts beim Profilieren sowie der Profilwechselplatte im Messerkopf
  • topline-Ausführung: höchste Schnittqualität und deutlich verbesserte Schneidkanten

Hinweise

  • nach Kundenwunsch frei profilierbar

Tabellen- und Bildlegende...

B
[mm]
H
[mm]
S
[mm]
Ø d
[mm]
LEUCODUR VP
[St.]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12,5 20,5 2 5,0 HL Board 06 10 N 178509
|
15,5 25,5 2 5,0 HL Board 06 10 N 178511
|
16,7 25,9 2 5,0 HL Board 06 10 N 178513
|
18,4 36,3 2 5,0 HL Board 06 10 N 178516
|
20,3 30,4 2 5,0 HL Board 06 10 N 178519
|
22,3 25,5 2 5,0 HL Board 06 10 N 178520
|
24,3 28,4 2 5,0 HL Board 06 10 N 178522
|
25,3 35,3 2 5,0 HL Board 06 10 N 178524
|
28,2 35,3 2 5,0 HL Board 06 10 N 178526
|
12,5 20,5 2 5,0 HL Solid 60 10 N 179509
|
15,5 25,5 2 5,0 HL Solid 60 10 N 179511
|
16,7 25,9 2 5,0 HL Solid 60 10 N 179513
|
18,4 36,3 2 5,0 HL Solid 60 10 N 179516
|
20,3 30,4 2 5,0 HL Solid 60 10 N 179519
|
22,3 25,5 2 5,0 HL Solid 60 10 N 179520
|
24,3 28,4 2 5,0 HL Solid 60 10 N 179522
|
25,3 35,3 2 5,0 HL Solid 60 10 N 179524
|
28,2 35,3 2 5,0 HL Solid 60 10 N 179526
|
12,5 20,5 2 5,0 HL Board 06 topline 10 L 179547
|
12,5 20,5 2 5,0 HL Board 06 topline 10 R 179548
|
15,5 25,5 2 5,0 HL Board 06 topline 10 L 179551
|
15,5 25,5 2 5,0 HL Board 06 topline 10 R 179552
|
16,7 25,9 2 5,0 HL Board 06 topline 10 L 179555
|
16,7 25,9 2 5,0 HL Board 06 topline 10 R 179556
|
18,4 36,3 2 5,0 HL Board 06 topline 10 L 179561
|
18,4 36,3 2 5,0 HL Board 06 topline 10 R 179562
|
20,3 30,4 2 5,0 HL Board 06 topline 10 L 179567
|
20,3 30,4 2 5,0 HL Board 06 topline 10 R 179568
|
22,3 25,5 2 5,0 HL Board 06 topline 10 L 179569
|
22,3 25,5 2 5,0 HL Board 06 topline 10 R 179570
|
24,3 28,4 2 5,0 HL Board 06 topline 10 L 179573
|
24,3 28,4 2 5,0 HL Board 06 topline 10 R 179574
|
25,3 35,3 2 5,0 HL Board 06 topline 10 L 179577
|
25,3 35,3 2 5,0 HL Board 06 topline 10 R 179578
|
28,2 35,3 2 5,0 HL Board 06 topline 10 L 179581
|
28,2 35,3 2 5,0 HL Board 06 topline 10 R 179582
|
12,5 20,5 2 5,0 HL Solid 60 topline 10 L 179621
|
12,5 20,5 2 5,0 HL Solid 60 topline 10 R 179622
|
15,5 25,5 2 5,0 HL Solid 60 topline 10 L 179625
|
15,5 25,5 2 5,0 HL Solid 60 topline 10 R 179626
|
16,7 25,9 2 5,0 HL Solid 60 topline 10 L 179629
|
16,7 25,9 2 5,0 HL Solid 60 topline 10 R 179630
|
18,4 36,3 2 5,0 HL Solid 60 topline 10 L 179635
|
18,4 36,3 2 5,0 HL Solid 60 topline 10 R 179636
|
20,3 30,4 2 5,0 HL Solid 60 topline 10 L 179641
|
20,3 30,4 2 5,0 HL Solid 60 topline 10 R 179642
|
22,3 25,5 2 5,0 HL Solid 60 topline 10 L 179643
|
22,3 25,5 2 5,0 HL Solid 60 topline 10 R 179644
|
24,3 28,4 2 5,0 HL Solid 60 topline 10 L 179647
|
24,3 28,4 2 5,0 HL Solid 60 topline 10 R 179648
|
25,3 35,3 2 5,0 HL Solid 60 topline 10 L 179651
|
25,3 35,3 2 5,0 HL Solid 60 topline 10 R 179652
|
28,2 35,3 2 5,0 HL Solid 60 topline 10 L 179655
|
28,2 35,3 2 5,0 HL Solid 60 topline 10 R 179656
|
