AEROTECH-System mit HSK 63F mit Hydro-Dehnspannung

Produkt

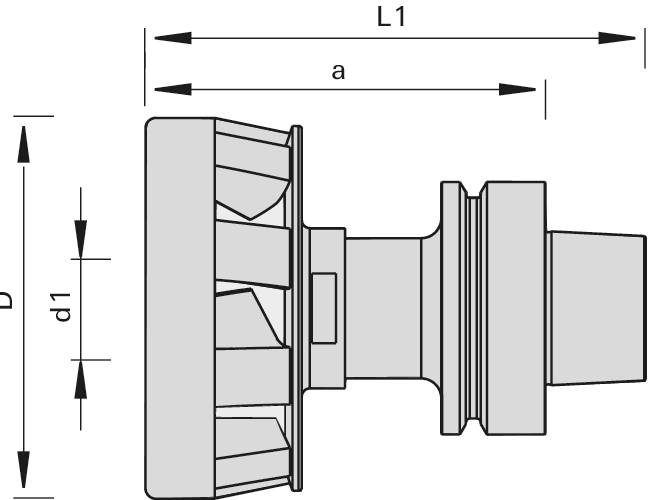

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren
  • zum Einspannen von Schaftwerkzeugen und gleichzeitiger Späneführung beim Arbeiten
  • zum Nuten, Fälzen, bei Taschenfräsungen und Trennschnitten sowie zur Optimierung des Fertigungsprozesses z. B. bei Nestinganwendungen

Ausführung

  • monolithisches Werkzeug-Spannsystem
  • 7-Flügel Ausführung für Bearbeitung von Holz und Holzwerkstoffen mit geringer Dichte
  • 9-Flügel Ausführung für Bearbeitung von Spanplatte, MDF, OSB, Hartholz, etc.
  • Werkzeugmontage mittels Hydro-Dehnspanntechnik
  • Wuchtgüte G<2,5

Vorteile

  • Stoppen des Spänestrahles
  • Kühlung des Werkzeuges
  • Reduzierung der Staubmenge
  • geringerer Aufwand an Reinigung und Wartung
  • dank Hydro-Dehnspannung Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
  • hohe Drehmomentübertragung

Hinweise

  • ausreichende Vakuumleistung notwendig
  • Druckeinleitung mittels Sechskant-Schraubendreher (im Lieferumfang enthalten)
  • Spannen kleinerer Schaftdurchmesser mittels Verwendung von LEUCO Universal-Reduzierhülsen möglich
  • Informationen in der Betriebsanleitung beachten

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
a
[mm]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

6-16 HSK 63F 95 122,6 97,6 9-Flügel 185018
|
6-25 HSK 63F 105 131 106 7-Flügel 186517
|
6-25 HSK 63F 105 131 106 9-Flügel 184757
|
