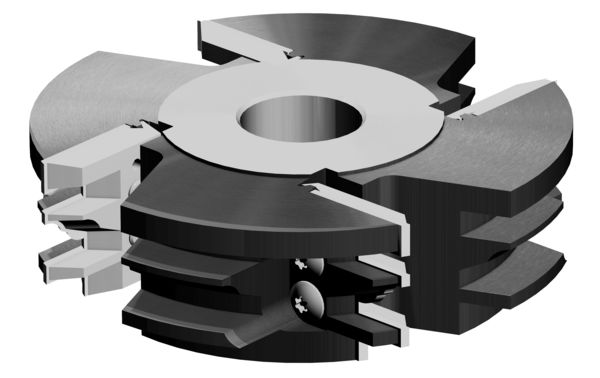

UltraProfiler plus - Messerköpfe HW (gerade) - MAN

Produkt

Zeichnung

  • UltraProfiler plus
  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Bearbeitungszentren
  • Doppelendprofiler
  • Kehlmaschinen
  • Tischfräsmaschinen
  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Messerkopf-Körper aus hochfester Aluminiumlegierung
  • mit Achswinkel
  • Schneidstoff: HW HL Board 06 für Massivhölzer und Holzwerkstoffe

Vorteile

  • große Profiltiefen möglich
  • Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
  • Schnittgeschwindigkeit bis 80 m/s
  • Rundlaufgenauigkeit 0,03 mm

Hinweise

  • Wechselplatten in topline Ausführung lieferbar (Spanfläche poliert, Freifläche feinstgeschliffen)
  • bei höherem Achswinkel kann die Zähnezahl sinken
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
H
[mm]
Ø d
[mm]
Ø dmax
[mm]
Z T
[mm]
Skizze
[Folie]
nmin-nmax
[min-1]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

115 15 30 30 30 2-3 15 UP 6500-13300 UP1
|
125 15-60 40 30 30 2-4 26 UP 6500-12300 UP2
|
150 15-60 40 30 50 2-6 26 UP 5500-10200 UP3
|
180 15-60 40 30 50 2-6 26 UP 5000-8500 UP4
|
