EcoPro-Messerköpfe HW (gerade) - MAN

Produkt

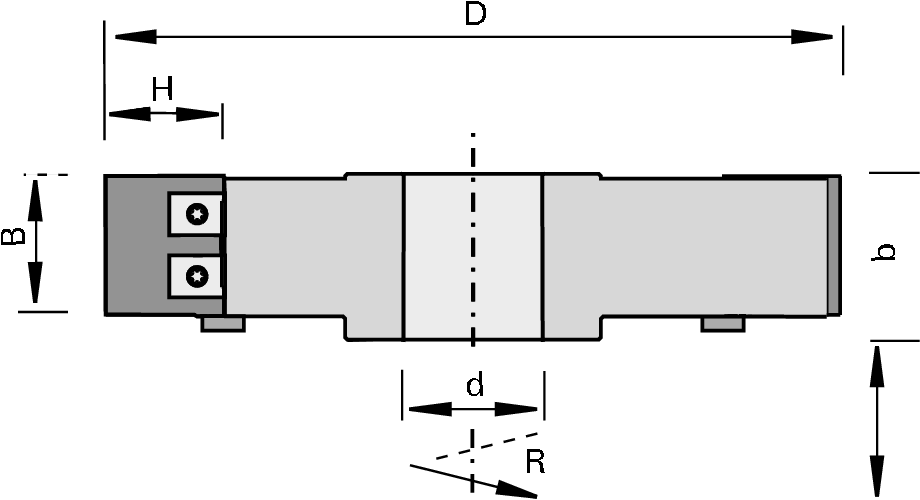

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Bearbeitungszentren
  • Doppelendprofiler
  • Kehlmaschinen
  • Tischfräsmaschinen
  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Messerkopf-Körper aus hochfester Aluminiumlegierung
  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
  • Schneidstoff: HW HL Solid 60 für Weichhölzer

Vorteile

  • Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert

Hinweise

  • Wechselplatten nach Kundenwunsch frei profilierbar
  • Messerkopf-Körper ist nur für ein Profil verwendbar
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
H
[mm]
b
[mm]
Ø d
[mm]
Ø dmax
[mm]
Z Skizze
[Folie]
nmin-nmax
[min-1]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

125 30 30 36 30 30 3 EP 382 7700-10480 179050
|
125 40 30 46 30 30 3 EP 384 7700-9480 179051
|
125 50 33 56 30 30 3 EP 386 7700-8420 179052
|
150 30 30 36 30 50 3 EP 382 6200-9620 179053
|
150 40 30 46 30 50 3 EP 384 6200-8420 179054
|
150 50 33 56 30 50 3 EP 386 6200-7300 179055
|
180 30 30 36 30 50 4 EP 382 4800-8600 179056
|
180 40 30 46 30 50 4 EP 384 4800-7520 179057
|
180 50 33 56 30 50 4 EP 386 5200-6500 179058
|
