Kanten-Abrund-Fräser HW - SCM-Stefani K130
Produkt

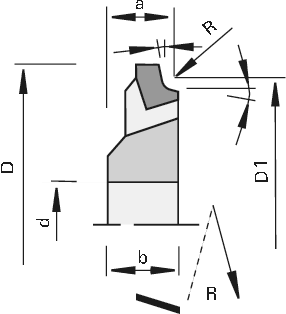

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani mit Aggregat K130
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 30.000 min-1
Vorteile
- optimierte Spanentsorgung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
Span∡
[°] |
Achs∡
[°] |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 2,0 | 55,3 | 52 | 12 | 13,5 | 16 | 3 | 5x2,3 | 15 | 12 | 30.000 | L | 192213 | ||
| 2,0 | 55,3 | 52 | 12 | 13,5 | 16 | 3 | 5x2,3 | 15 | 12 | 30.000 | R | 192214 | ||
| 3,0 | 55,3 | 54 | 13 | 13,5 | 16 | 3 | 5x2,3 | 15 | 12 | 30.000 | L | 192216 | ||
| 3,0 | 55,3 | 54 | 13 | 13,5 | 16 | 3 | 5x2,3 | 15 | 12 | 30.000 | R | 192215 | ||
