DIAMAX-Kanten-Abrund-Fräser DP - SCM-Stefani

Produkt

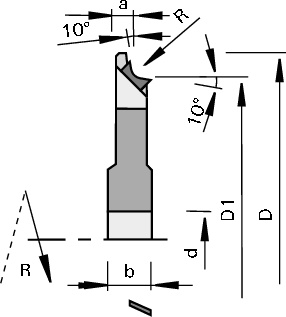

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen SCM-Stefani mit ED-System
  • zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • n max = 20.000 min-1
  • polierte Spanfläche und feinstbearbeitete Freifläche

Vorteile

  • optimierte Spanentsorgung
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
Span∡
[°]
Achs∡
[°]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,0 73 61,7 8,1 12 12 4 4x1,8 10 10 20.000 L SCM-Stefani 182288
|
1,0 73 61,7 8,1 12 12 4 4x1,8 10 10 20.000 R SCM-Stefani 182289
|
2,0 73 61,7 7,1 12 12 4 4x1,8 10 10 20.000 L SCM-Stefani 182292
|
2,0 73 61,7 7,1 12 12 4 4x1,8 10 10 20.000 R SCM-Stefani 182293
|
