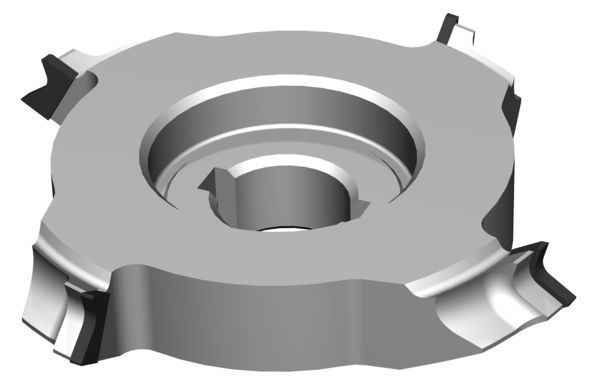

DIAMAX-Kanten-Abrund-Fräser DP - Ott HFR 06.2
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Ott HFR 06.2
- zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- polierte Spanfläche
- feinstbearbeitete Freifläche
- ohne Achswinkel
- n max = 23.800 min-1
Vorteile
- optimale Schnittqualität
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 2,0 | 80 | 72 | 15,3 | 11 | 16 | 4 | 5x2,3 | 23.800 | L | Ott HFR 06.2 | 185685 | ||
| 2,0 | 80 | 72 | 15,3 | 11 | 16 | 4 | 5x2,3 | 23.800 | R | Ott HFR 06.2 | 185686 | ||
