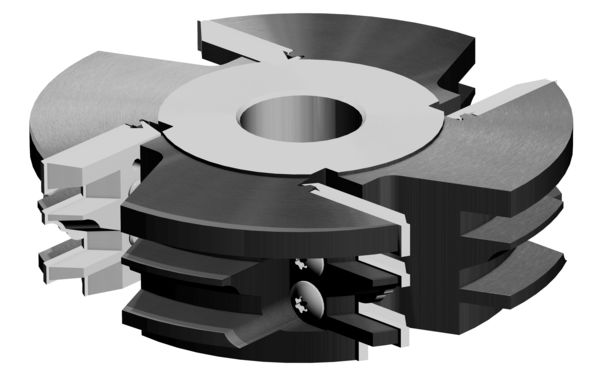

UP1 - UltraProfiler plus 刀头HW(水平式) - MAN
产品
图纸
- UltraProfiler plus
- 硬质合金[HW]
- MAN
技术数据
描述
设备/应用
- 加工中心
- 双端铣
- 刨床
- 台式成型机
- 用于实木和人造板成型
设计
- 超密铝合金刀体
- 带轴向角
- 切削材料:HW HL Board 06适用于硬木和人造板材
优点
- 可加工较大的轮廓深度
- 根据客户的要求，对刀身和刀片进行成型加工
- 切削速度最高可达 80 m/s
- 同心准确度 0.03 mm
注释
- 刀片可采用 Topline 设计 (抛光面，精密抛光后角)
- 轴向角更大，齿数可减少
- 旋转方向: 遵循 VDMA 8849

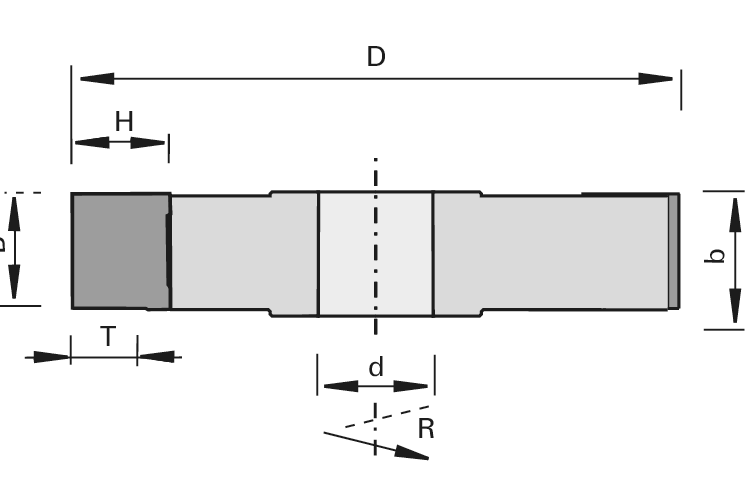

| 特征 | 值 | |
|---|---|---|
| Ø D = 切割圆直径 | 115 [mm] | |
| B = 切削宽度 | 15 [mm] | |

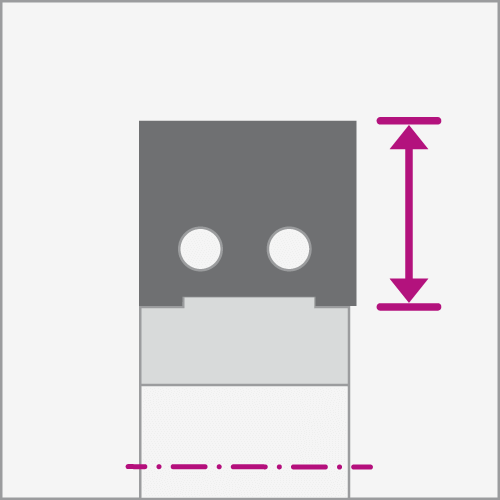

| H = 高度 | 30 [mm] | |
| Ø d = 孔径 | 30 [mm] | |
| Ø dmax = 最大孔径 | 30 [mm] | |
| Z = 齿数 | 2-3 | |
| 图纸 = 利润区域 | UP 图样 | |
| nmin-nmax = RPM范围 | 6500-13300 [min-1] | |
| L = 发货代码 | ||
|
