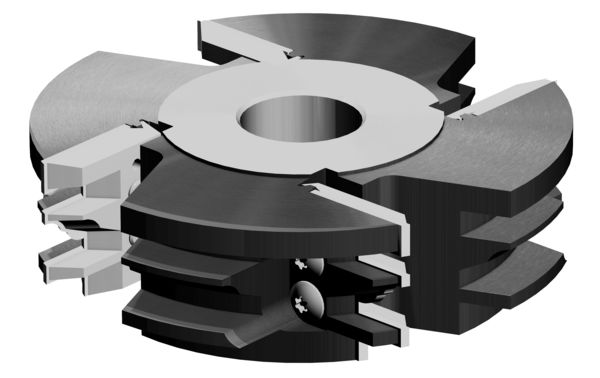

UltraProfiler plus 刀头HW(水平式) - MAN
货物
描述
设备/应用
- 加工中心
- 双端铣
- 刨床
- 台式成型机
- 用于实木和人造板成型
设计
- 超密铝合金刀体
- 带轴向角
- 切削材料:HW HL Board 06适用于硬木和人造板材
优点
- 可加工较大的轮廓深度
- 根据客户的要求,对刀身和刀片进行成型加工
- 切削速度最高可达 80 m/s
- 同心准确度 0.03 mm
注释
- 刀片可采用 Topline 设计 (抛光面,精密抛光后角)
- 轴向角更大,齿数可减少
- 旋转方向: 遵循 VDMA 8849

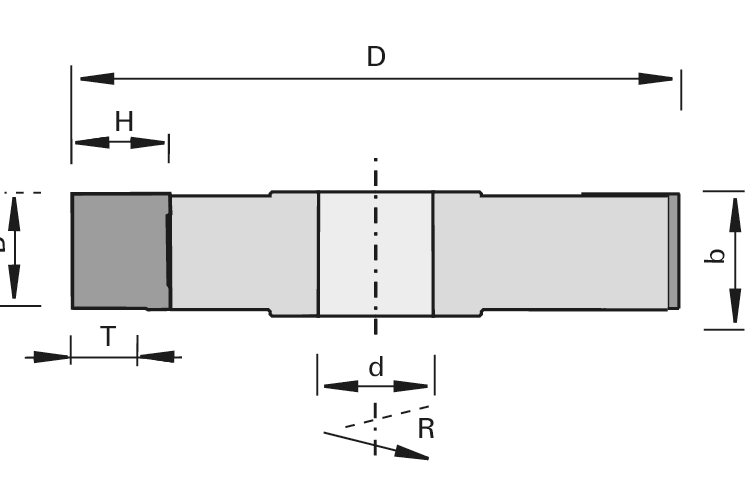

Ø D
[mm] |
B
[mm] |
H
[mm] |
Ø d
[mm] |
Ø dmax
[mm] |
Z |
T
[mm] |
图纸
图样 |
nmin-nmax
[min-1] |
ID号 | 比较 / 查询 | |
---|---|---|---|---|---|---|---|---|---|---|---|
未列出您输入的尺寸?
可从仓库直接发货 |
|||||||||||
115 | 15 | 30 | 30 | 30 | 2-3 | 15 | UP | 6500-13300 | UP1 | ||
125 | 15-60 | 40 | 30 | 30 | 2-4 | 26 | UP | 6500-12300 | UP2 | ||
150 | 15-60 | 40 | 30 | 50 | 2-6 | 26 | UP | 5500-10200 | UP3 | ||
180 | 15-60 | 40 | 30 | 50 | 2-6 | 26 | UP | 5000-8500 | UP4 |
