UP31 - UltraProfiler plus 刀头HW(倾斜式) - MAN
产品

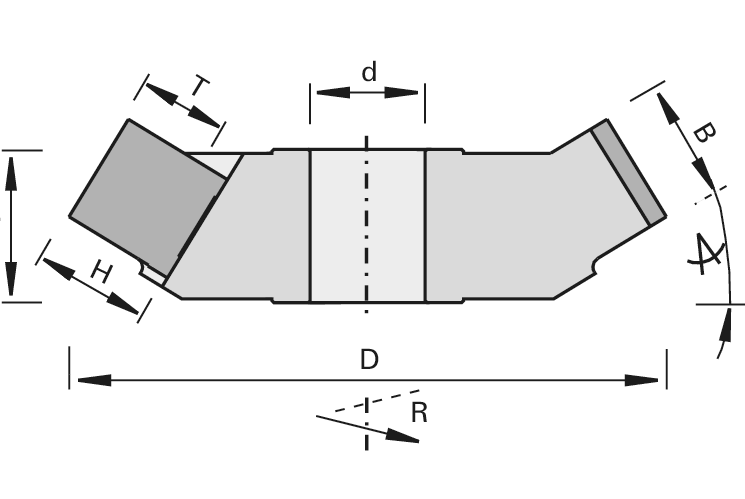

图纸
- UltraProfiler plus
- 硬质合金[HW]
- MAN
技术数据
描述
设备/应用
- 加工中心
- 双端铣
- 刨床
- 台式成型机
- 用于实木和人造板成型
设计
- 超密铝合金刀体
- 带轴向角
- 切削材料:HW HL Board 06适用于硬木和人造板材
优点
- 可加工较大的轮廓深度
- 根据客户的要求，对刀身和刀片进行成型加工
- 切削速度最高可达 80 m/s
- 同心准确度 0.03 mm
注释
- 刀片可采用 Topline 设计 (抛光面，精密抛光后角)
- 轴向角更大，齿数可减少
- 旋转方向: 遵循 VDMA 8849
| 特征 | 值 | |
|---|---|---|
| Ø D = 切割圆直径 | 165 [mm] | |
| B = 切削宽度 | 32-50 [mm] | |
| H = 高度 | 40 [mm] | |
| Ø d = 孔径 | 30 [mm] | |
| Ø dmax = 最大孔径 | 30 [mm] | |
| Z = 齿数 | 2-6 | |
| T = 廓形深度 | 26 [mm] | |
| 图纸 = 利润区域 | UP 图样 | |
| nmin-nmax = RPM范围 | 5100-9200 [min-1] | |
| L = 发货代码 | ||
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
可转位刀片
| 产品图片 | 描述 | 设计 | ID号 | ||
|---|---|---|---|---|---|
| UltraProfiler型硬质合金刀片原胚 | 32x40.4x2.0N | 182419 | |||
| UltraProfiler型硬质合金刀片原胚 | 40x40.4x2.0N | 182420 | |||
| UltraProfiler型硬质合金刀片原胚 | 50x40.4x2.0N | 182421 | |||
| UltraProfiler型硬质合金刀片原胚 | 32x40.4x2.0 RR | 182562 | |||
| UltraProfiler型硬质合金刀片原胚 | 32x40.4x2.0 LL | 182563 | |||
| UltraProfiler型硬质合金刀片原胚 | 40x40.4x2.0 RR | 182564 | |||
| UltraProfiler型硬质合金刀片原胚 | 40x40.4x2.0 LL | 182565 | |||
|
可从仓库直接发货 |
|||||
