UltraProfiler plus 刀头HW(倾斜式) - MAN
产品
图纸
- UltraProfiler plus
- 硬质合金[HW]
- MAN
货物
描述
设备/应用
- 加工中心
- 双端铣
- 刨床
- 台式成型机
- 用于实木和人造板成型
设计
- 超密铝合金刀体
- 带轴向角
- 切削材料:HW HL Board 06适用于硬木和人造板材
优点
- 可加工较大的轮廓深度
- 根据客户的要求，对刀身和刀片进行成型加工
- 切削速度最高可达 80 m/s
- 同心准确度 0.03 mm
注释
- 刀片可采用 Topline 设计 (抛光面，精密抛光后角)
- 轴向角更大，齿数可减少
- 旋转方向: 遵循 VDMA 8849
|

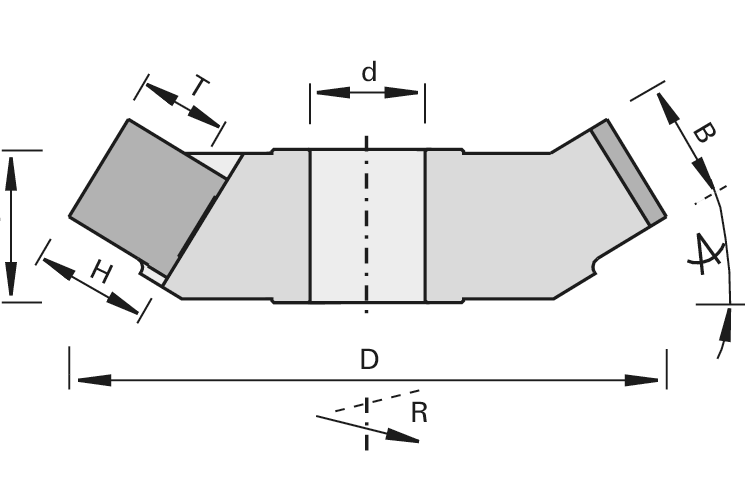

Ø D
[mm] |
B
[mm] |
H
[mm] |
Ø d
[mm] |
Ø dmax
[mm] |
Z |
T
[mm] |
图纸
图样 |
nmin-nmax
[min-1] |
ID号 | 比较 / 查询 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
未列出您输入的尺寸？
可从仓库直接发货 |
|||||||||||
| 150 | 32-40 | 40 | 30 | 30 | 2-6 | 26 | UP | 5100-10200 | UP30 | ||
| 165 | 32-50 | 40 | 30 | 30 | 2-6 | 26 | UP | 5100-9200 | UP31 | ||
| 180 | 40-60 | 40 | 30 | 50 | 2-6 | 26 | UP | 5000-8500 | UP32 | ||
| 195 | 40-60 | 40 | 30 | 50 | 2-8 | 26 | UP | 4800-7800 | UP33 | ||
