185372 - Juego de cabezales para perfilar DP - piso laminado - sin perfilar
Producto

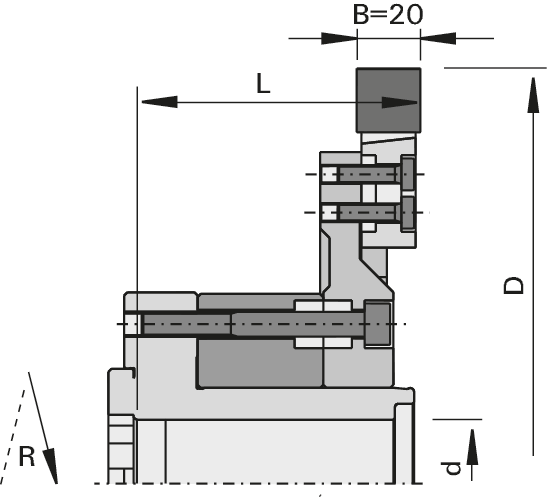

Dibujo
-
- Diamante policristalino [DP]
- MEC
Datos técnicos
Descripción
Máquina / aplicación
- máquinas de flujo continuo
- perfiladoras dobles
- para trabajar en perfiles longitudinales y transversales en el procesamiento de piso (piso laminado, parquet y LVT)
Modelo
- los insertos no están perfilados
- estructura modular: buje, brida, cabezal e inserto
- versión de Z2 hasta Z12
- todos los componentes disponibles en almacén
- inserto B=10 mm no instalable a ras de superficie
Ventajas
- rápido perfilado segun petición individual del cliente
- disponibilidad de las herramientas a corto plazo
- ideal para nuevos perfiles y para hacer muestras
Indicaciones
- componentes se montan en juegos equivalentes
- elementos de corte se pueden perfilar independiente de los cabezales
- reproducibilidad en caso de cambio: max 0,05 mm en la concentricidad absoluta y en la excentricidad
| Característica | Valor | |
|---|---|---|
| Ø D = Diámetro de corte | 260,4 [mm] | |
| B = Ancho de corte | 20 [mm] | |
| Ø d = Diámetro del taladro | 40 [mm] | |
| Z = Número de dientes | 3 | |
| nmax = Número de revoluciones máximo | 6.000 [min-1] | |
| L/R = Dirección de corte | L | |
| L = Delivery Status | ||
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
Partes de repuesto/Accesorios
| Imagen del producto | Descripción | Modelo | n.º de ident. | ||
|---|---|---|---|---|---|
|
Dientes soldados de DP | 20x56x25N | 185370 | ||
| Cabezales cuerpos bases de perfil | Ø210 | 185043 | |||
|
Anillos intermedios | Ø119x5,0xØ60 | 185365 | ||
|
|
Anillos intermedios | Ø119x39,5xØ60 | 185044 | ||
|
Casquillo de sujeción hidro con hexágono abajo - herramientas con eje | Ø60x68x40 L=96 | 172678 | ||
|
Tornillos cilíndricos | M8x70 DIN EN ISO 4762 | 179470 | ||
|
|
Tornillos cilíndricos - con hexágono interior | M6x20-8.8 DIN 6912 | 185355 | ||
|
disponible desde almacén |
|||||
