182911 - Fresas HW para redondear cantos - SCM-IDM
Producto

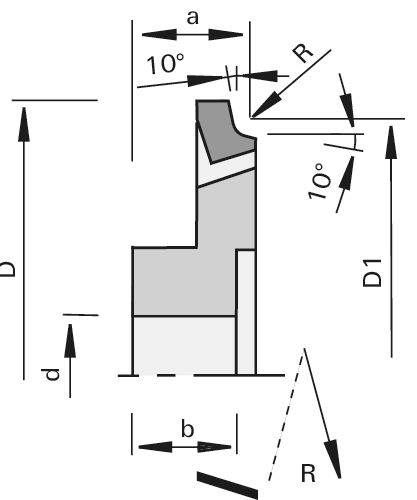

Dibujo
-
-
- Carburo [HW]
- MEC
Datos técnicos
Descripción
Máquina / aplicación
- máquinas de encolar cantos SCM-IDM con sistema ED y agregado C1 / C2
- para redondear cantos encolados de madera maciza, de chapa de madera y de plástico
Modelo
- con ángulo axial
- superficie de desprendimiento pulida y superficie libre de acabado finísimo
- n max = 18.000 min-1
Ventajas
- salida de virutas optimizada
- evitación de la polución de la máquina por las virutas
- evitación de irregularidades del funcionamiento por las virutas
- reducción de la potencia para la aspiración
- silencioso
Indicaciones
- medidas de base: a y D1 constantes
- sentido de giro según VDMA 8849
| Característica | Valor | |
|---|---|---|
| R = Radio | 1,0 [mm] | |
| Ø D = Diámetro de corte | 70 [mm] | |
| Ø D1 = diámetro de corte de base | 62,031 [mm] | |
| a = Distance to machine | 14,5 [mm] | |
| b = Ancho del rebaje | 14 [mm] | |
| Ø d = Diámetro del taladro | 16 [mm] | |
| Z = Número de dientes | 3 | |
| DKN = Chavetero doble | 5x2,3 [mm] | |
| ángulo de ataque = ángulo de ataque | 15 [°] | |
| ángulo axial = ángulo axial | 15 [°] | |
| L/R = Dirección de corte | L | |
| L = Delivery Status | ||
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
