Fresas HW para redondear cantos - SCM-IDM
Producto

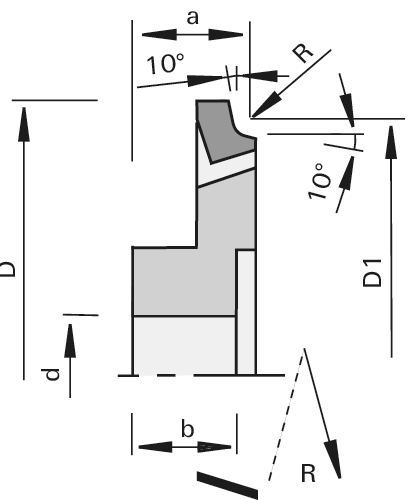

Dibujo
-
-
- Carburo [HW]
- MEC
Artículo
Descripción
Máquina / aplicación
- máquinas de encolar cantos SCM-IDM con sistema ED y agregado C1 / C2
- para redondear cantos encolados de madera maciza, de chapa de madera y de plástico
Modelo
- con ángulo axial
- superficie de desprendimiento pulida y superficie libre de acabado finísimo
- n max = 18.000 min-1
Ventajas
- salida de virutas optimizada
- evitación de la polución de la máquina por las virutas
- evitación de irregularidades del funcionamiento por las virutas
- reducción de la potencia para la aspiración
- silencioso
Indicaciones
- medidas de base: a y D1 constantes
- sentido de giro según VDMA 8849
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
ángulo de ataque
[°] |
ángulo axial
[°] |
L/R | n.º de ident. | Comp. | Sol. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
|||||||||||||
| 1,0 | 70 | 62,031 | 14,5 | 14 | 16 | 3 | 5x2,3 | 15 | 15 | L | 182911 | ||
| 1,0 | 70 | 62,031 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182910 | ||
| 1,5 | 70 | 63,046 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182909 | ||
| 1,5 | 70 | 63,046 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182908 | ||
| 2,0 | 70 | 64,062 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182907 | ||
| 2,0 | 70 | 64,062 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182906 | ||
| 3,0 | 70 | 66,092 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182903 | ||
| 3,0 | 70 | 66,092 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182902 | ||
