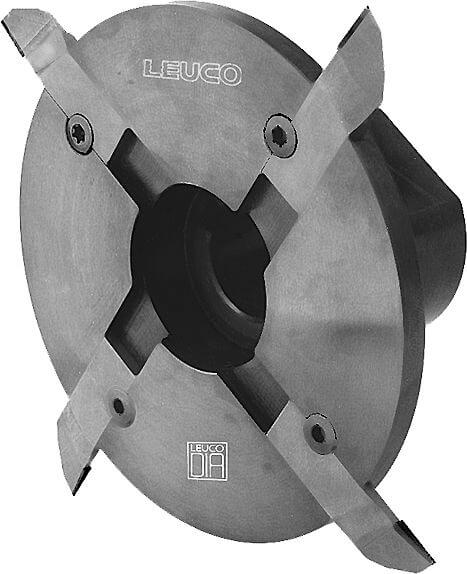

Ausspitz-Messerköpfe DP Postforming - Homag, IMA
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Postforminganlagen Homag, IMA
- zum Ausspitzen der Radien beim Postforming-Verfahren
Ausführung
- auswechselbare Schneiden
- achsgerade
- Zahnform: symmetrisch für alle Radien
- n max = 9.000 min-1
Vorteile
Hinweise
- einsetzbar ohne Einlegestab
- Einsatz im Gegenlauf
- LEUCODIA Schneideinsätze nur satzweise (Verpackungseinheit 4 Stück) einsetzen
- B=0,5 mm nicht geeignet für Strangware; hier sollte B=1,2 mm verwendet werden

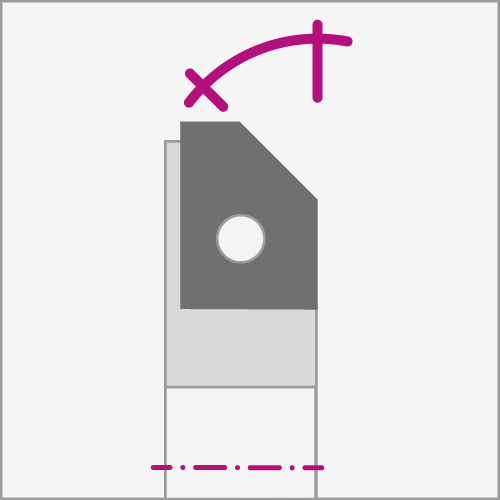

- Drehrichtung siehe Skizze
|
Ø D
[mm] |
B
[mm] |
L1
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 125 | 0,5 | 45 | 20 | 4 | 6x3 | 9.000 | L | 180073 | ||
| 125 | 0,5 | 45 | 20 | 4 | 6x3 | 9.000 | R | 180074 | ||
| 125 | 0,8 | 45 | 20 | 4 | 6x3 | 9.000 | L | 180955 | ||
| 125 | 0,8 | 45 | 20 | 4 | 6x3 | 9.000 | R | 180956 | ||
| 125 | 1,2 | 45 | 20 | 4 | 6x3 | 9.000 | L | 180830 | ||
| 125 | 1,2 | 45 | 20 | 4 | 6x3 | 9.000 | R | 180831 | ||
