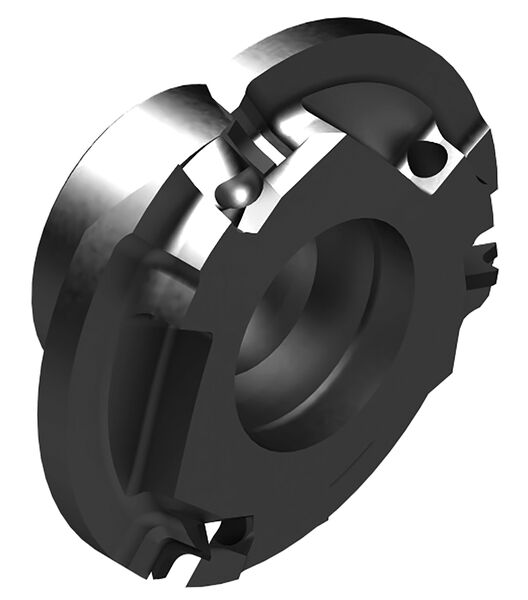

DIAMAX-Kanten-Abrund-Fräser CM DP HSK 25R - HOLZ-HER FF502 - AirStream-System
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FF502
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- AirStream-System
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- n max = 18.000 min-1
Vorteile
- deutlich erhöhter Spanerfassungsgrad durch AirStream-System
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- sehr geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 1,0 | 58,7 | 50 | 21,5 | 25 | HSK 25R | 3 | 18.000 | R | 80477406 | ||
| 1,3 | 58,7 | 50 | 21,5 | 25 | HSK 25R | 3 | 18.000 | R | 80477407 | ||
| 1,5 | 58,7 | 50 | 21,5 | 25 | HSK 25R | 3 | 18.000 | R | 80477408 | ||
| 2,0 | 58,7 | 50 | 21,5 | 25 | HSK 25R | 3 | 18.000 | R | 80472258 | ||
| 3,0 | 58,7 | 50 | 21,5 | 25 | HSK 25R | 3 | 18.000 | R | 80477409 | ||
