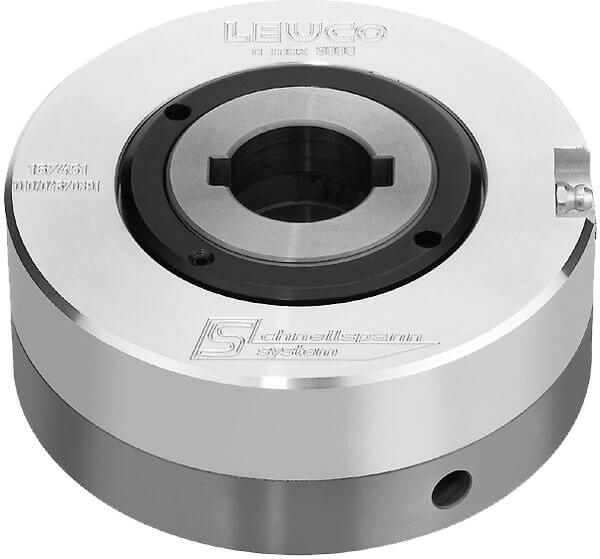

167451 - 夹紧部分 Ø 140 mm
产品
图纸
技术数据
描述
设备/应用
- 双端铣
- 自动进料机器
- 用于装夹盘铣刀或Φ140mm 法兰盘
设计
- 最高转速=9,000转/分
优点
- 极好的动平衡品质
- 硬化钢质套体确保轴套寿命
- 稳定的重复安装精度
- 更方便更快捷地更换刀具使得停产时间得以最少化
- 无须维护自动防尘
注释
- 适用于旋向为顺时针和逆时针方向
- 夹紧范例（参见图纸）：主轴带内螺纹,主轴带外螺纹
- 下定单时请标明机器类型和主轴结构
- 需要刀具适配器 Class-No.997370
- 更换刀具时气管必配ID号058250
- 工作气压为6 bar
- 发货时提供机器主轴上的压盖（但是不包括Homag和IMA的配件
| 特征 | 值 | |
|---|---|---|
| Ø d = 适配器尺寸，位于机床一侧 | 35 [mm] | |
| Ø D = 直径 | 140 [mm] | |
| Ø D2 = 直径2 | 80 [mm] | |
| L1 = 总长度 | 57 [mm] | |
| L3 = 柄长 | 41.5 [mm] | |
| DKN = 双键槽 | 10x4 [mm] | |
| L = 发货代码 | ||
| 机床/类型 | Homag, IMA | |
|
