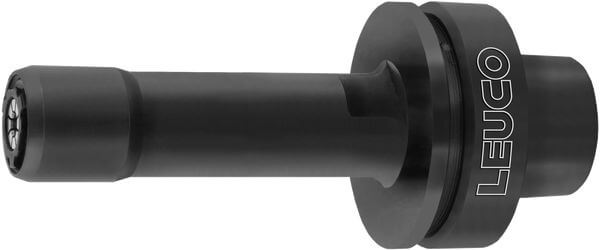

184848 - 弹簧夹套 426E/ER16带HSK 63F接口
产品

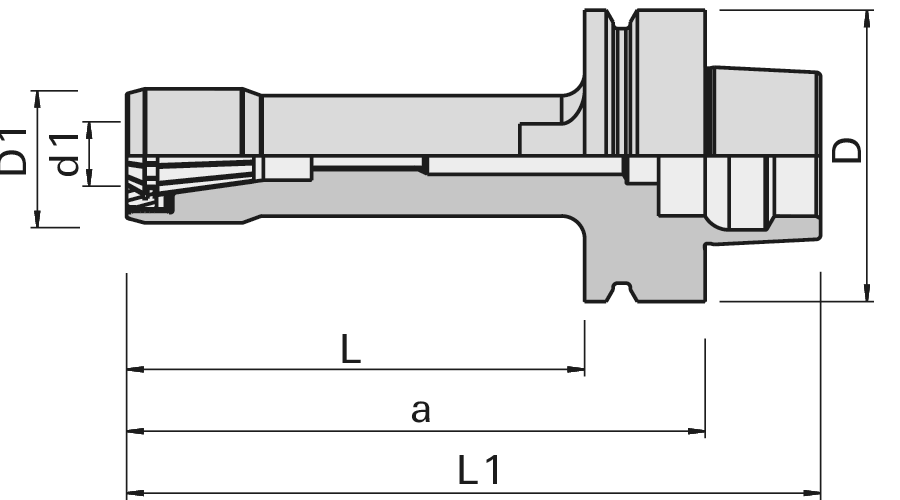

图纸
技术数据
描述
设备/应用
- 数控加工中心，特别用于5轴
- 用于高精度装夹柄铣刀
设计
- 内夹头螺母
- 硬化的以及刃磨的
- 双槽夹头
- 最高转速=24,000转/分
优点
- 超薄设计
- 即使探出大也很稳定
- 同心度高
- 夹紧力高
注释
- 也适用于左向旋转
- 交货范围包括：带有夹紧螺母的弹簧夹头，没有夹头以及安装配件
- 扭矩: 426E/ER16: 50 Nm (44 Lbf.ft)
| 特征 | 值 | |
|---|---|---|
| Ø d1 = 适配器尺寸，位于刀具一侧 | 1-10 [mm] | |
| L = 长度 | 74 [mm] | |
| Ø d = 适配器尺寸，位于机床一侧 | HSK 63F [mm] | |
| Ø D = 直径 | 63 [mm] | |
| Ø D1 = 直径1 | 29 [mm] | |
| L1 = 总长度 | 125 [mm] | |
| a = 与机器的距离 | 100 [mm] | |
| x = 与机器的距离 | 18 [mm] | |
| 类型 = 类型 | 426E/ER16 | |
| L = 发货代码 | ||
| 附注 | x=18 mm | |
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
配件/附件
| 产品图片 | 描述 | 设计 | ID号 | ||
|---|---|---|---|---|---|
| 弹簧夹头 426E / ER 16 | Ø1 L=27.5 | 184865 | |||
| 弹簧夹头 426E / ER 16 | Ø2 L=27.5 | 184866 | |||
| 弹簧夹头 426E / ER 16 | Ø3 L=27.5 | 184867 | |||
| 弹簧夹头 426E / ER 16 | Ø4 L=27.5 | 184868 | |||
| 弹簧夹头 426E / ER 16 | Ø5 L=27.5 | 184869 | |||
| 弹簧夹头 426E / ER 16 | Ø6 L=27.5 | 184870 | |||
| 弹簧夹头 426E / ER 16 | Ø7 L=27.5 | 184871 | |||
| 弹簧夹头 426E / ER 16 | Ø8 L=27.5 | 184872 | |||
| 弹簧夹头 426E / ER 16 | Ø9 L=27.5 | 184873 | |||
| 弹簧夹头 426E / ER 16 | Ø10 L=27.5 | 184874 | |||
| 夹紧螺母 | 184875 | ||||
|
钩形扳手 | 184878 | |||
|
旋入辅助 | 184881 | |||
| 扭矩螺母 | 184884 | ||||
|
转矩适配器 | 184887 | |||
|
转矩扳手 | 184890 | |||
|
可从仓库直接发货 |
|||||
