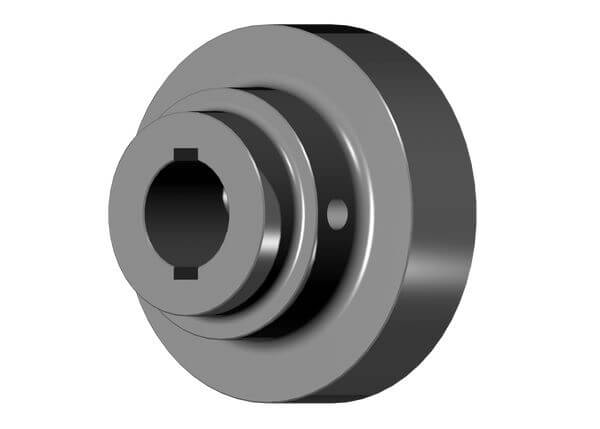

170264 - 液压夹紧轴套-粉碎刀
产品
图纸
技术数据
描述
设备/应用
- 用于夹紧LEUCO Ø 200 mm 和 Ø 250 mm的粉碎刀
设计
- 各安装面硬化处理
- 带一个夹紧区域
- 封闭的液压夹紧系统只带一个夹紧面,该面紧紧地抱紧机器主轴
- 最高转速=9,000转/分
优点
注释
- 适用于旋向为顺时针和逆时针方向
- 适合于普通的35mm 并带键槽的主轴

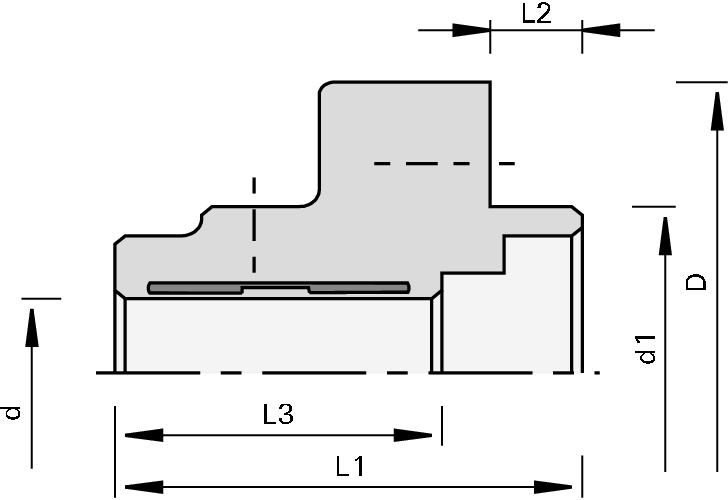

| 特征 | 值 | |
|---|---|---|
| Ø d1 = 适配器尺寸，位于刀具一侧 | 80 [mm] | |
| L2 = 有效长度 | 17,7 [mm] | |
| Ø d = 适配器尺寸，位于机床一侧 | 35 [mm] | |
| Ø D = 直径 | 120 [mm] | |
| L1 = 总长度 | 90 [mm] | |
| L3 = 柄长 | 63 [mm] | |
| DKN = 双键槽 | 10x4 [mm] | |

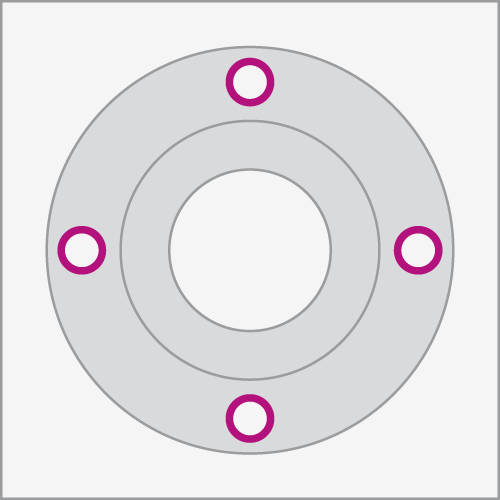

| NL = 销孔 | 4/M8/100 | |
| L = 发货代码 | ||
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
