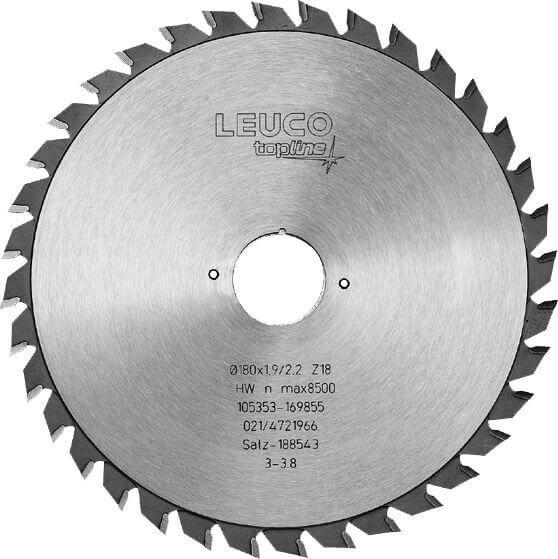

193254 - 划线锯片HW-可调节"WS"系列
产品

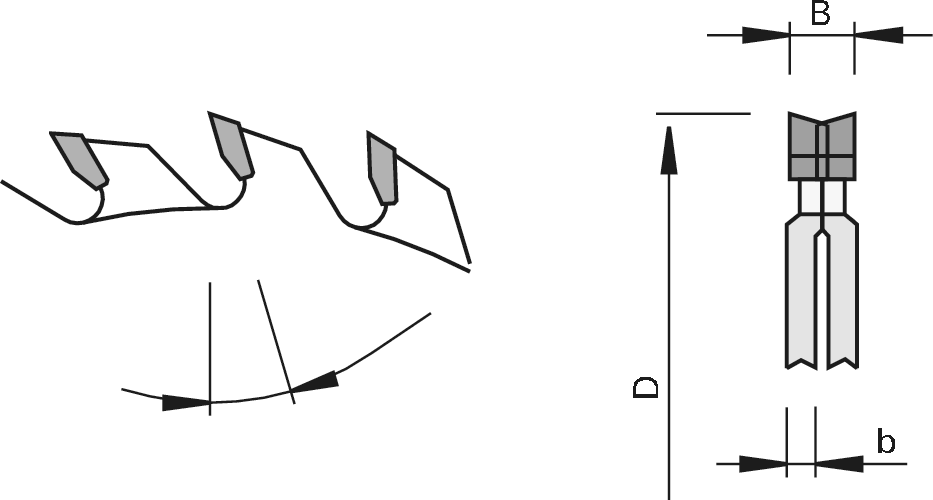

图纸
-
-
- 硬质合金[HW]
技术数据
描述
设备/应用
- 推台锯
- 电子开料锯
- 带可控开槽装置的电子开料锯
- 用于层压塑料贴面板的开槽
设计
- 齿型: 左右斜齿"WS"
- 切削材料：HW HL Board 03
优点
- 更低的电机功率消耗得益于单斜齿形设计"WS"
注释
- 两片装-使用垫片可调节切削宽度
| 特征 | 值 | |
|---|---|---|
| Ø D = 切割圆直径 | 100 [mm] | |
| B = 切削宽度 | 2,8-3,6 [mm] | |
| b = 锯片刀体厚度 | 2.2 [mm] | |
| Ø D1 = 凸缘直径 | 74 [mm] | |
| Ø d = 孔径 | 20 [mm] | |
| Z = 齿数 | 2x10 | |
| 前角 = 前角 | 12 [°] | |
| 齿型 = 齿形 | WS | |
| LEUCODUR = 切割材料 | HL Board 03 | |
| L = 发货代码 | ||
| 机床/类型 | Schelling | |
|
