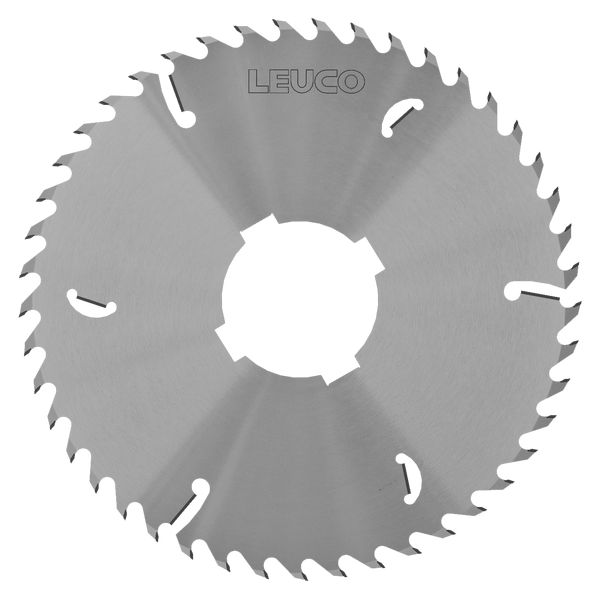

80293546 - 精加工多片锯片HW，带有HW刮刀 "F" - Linck
产品

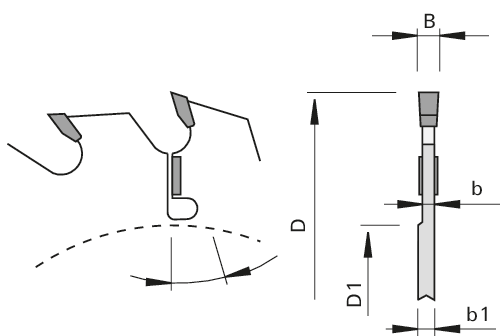

图纸
-
-
- 硬质合金[HW]
技术数据
描述
设备/应用
- 多刀片机床，包括或不包括切片机
- 用于湿、干软木的纵向切削
设计
- 齿形: 扁平 "F"
- 切削材料: HW HL Board 20
- 型号 A 与 C 带有交错的双键槽
优点
- 弯曲强度极高，齿轮硬度极高
- 碳化钨刮刀，防止木材边缘接触钢板
- 在轴上使用交错的型号 (A-C-A，等等)，可以产生切削分割，从而减轻机床承受的压力
注释
- 锯片按照LEUCO公司标准进行优化，符合客户指定的规格，并且在与技术工程师进行咨询之后，确定机床的参数
- 识别号仅用于定向
| 特征 | 值 | |
|---|---|---|
| Ø D = 切割圆直径 | 570 [mm] | |
| B = 切削宽度 | 3,2 [mm] | |
| b = 锯片刀体厚度 | 2.2 [mm] | |
| b1 = 凸缘宽度1 | 4.6 [mm] | |
| Ø D1 = 凸缘直径 | 400 [mm] | |
| Ø d = 孔径 | 150 [mm] | |
| Z = 齿数 | 54 | |
| 刮刀数 = 刮刀数 | 6 [pc] | |
| DKN = 双键槽 | 37x10 [mm] | |
| 前角 = 前角 | 22 [°] | |
| 齿型 = 齿形 | F | |
| LEUCODUR = 切割材料 | HL Board 20 | |
| L = 发货代码 | ||
| 机床/类型 | Linck MKV | |
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
