881168 - Modula 铣刀头HW
产品

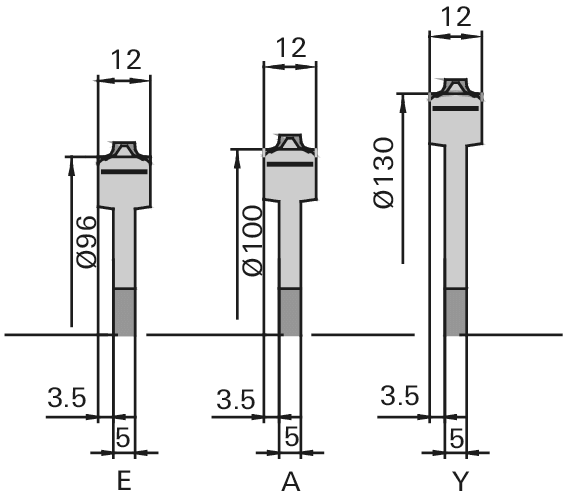

图纸
-
- 硬质合金[HW]
- MEC
技术数据
描述
设备/应用
- CNC 镂铣机

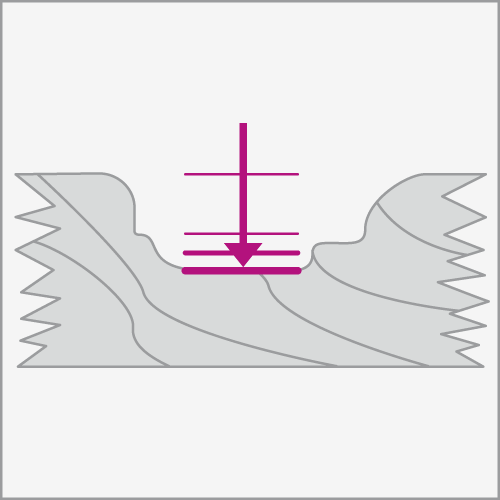

- 用于实木和人造板的倒圆角
设计
- 齿数=2
- Ø 108 mm: 最大转速 = 14,500 min-1
- Ø 138 mm: 最大转速 = 11,500 min-1
优点
注释
- 安装在相应的刀柄上，和其他Modula刀头组合使用
- 交付零件不包括扳手
- 装配组合ID号：9210474
| 特征 | 值 | |
|---|---|---|
| R = 半径 | 2,0 [mm] | |
| Ø D = 切割圆直径 | 108 [mm] | |
| B = 切削宽度 | 12 [mm] | |
| Ø d = 孔径 | 25 [mm] | |
| Z = 齿数 | 2 | |
| Tmax = 最大可铣型区域 | 15 [mm] | |
| 类型 = 类型 | A | |
| 最大转速 = 最高转速 | 14,500 [min-1] | |
| 左/右 = 切削方向 | 右 | |
| L = 发货代码 | ||
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
可转位刀片
| 产品图片 | 描述 | 设计 | ID号 | ||
|---|---|---|---|---|---|
|
硬质合金双圆弧倒角型刀片,底刃带斜角 | 12x12x1.5N R=Ø2,0 | 170340 | ||
|
可从仓库直接发货 |
|||||
配件/附件
| 产品图片 | 描述 | 设计 | ID号 | ||
|---|---|---|---|---|---|
| 固定螺钉 | M5x10 | 881087 | |||
| 夹紧棒 | B=12 | 881496 | |||
|
磁止动片 | 0,0 | 016613 | ||
|
可从仓库直接发货 |
|||||
