HSK63F刀柄 - Modula
产品
图纸
货物
描述
设备/应用
- 用于安装 Modula刀具组或单把铣刀
设计
- 机器适配器HSK 63F
- 适用于旋向为顺时针和逆时针方向
- 主轴有抗扭距保护功能
- 包括压紧盖
优点
注释
- 含有紧固螺栓（符合 DIN 69871A 标准）
- 装夹长度视需要而定；每次订货时请提供您需要的尺寸L2和A
- 可以在刀体上添加拉钉孔（需另外收费）
- 识别号 198968 为空白
|

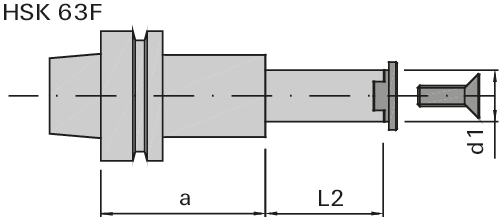

Ø d1min
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
a
[mm] |
附注 | ID号 | 比较 / 查询 | |
|---|---|---|---|---|---|---|---|---|
|
未列出您输入的尺寸？
可从仓库直接发货 |
||||||||
| 25 | 25-87 | HSK 63F | 107 | 50 | 199720 | |||
| 25 | 25-71 | HSK 63F | 151 | 80 | 198967 | |||
| 25 | 25-71 | HSK 63F | 171 | 100 | 199719 | |||
| 30 | 25-80 | HSK 63F | 160 | 36 | 198968 | |||
| 25 | 24,5 | HSK 63F | 104.5 | 80 | 槽与 M10 螺纹 | 19896712 | ||
| 25 | 85 | HSK 63F | 135 | 50 | 槽与 M10 螺纹 | 19972011 | ||
| 25 | 68,5 | HSK 63F | 148.5 | 80 | 槽与 M10 螺纹 | 19896711 | ||
| 25 | 68,5 | HSK 63F | 168.5 | 100 | 槽与 M10 螺纹 | 19971911 | ||
| 30 | 25 | HSK 63F | 150 | 125 | 槽与 M10 螺纹 | 19896812 | ||
| 30 | 65 | HSK 63F | 165 | 100 | 槽与 M10 螺纹 | 19896811 | ||
