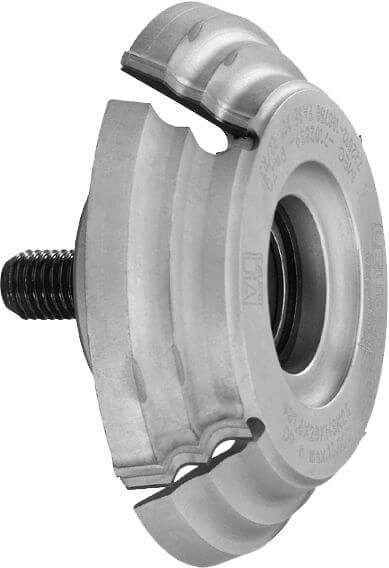

187678 - 倒圆/倒角组合式金刚石铣刀HSK 25R - Homag MF20 / MF21
产品
图纸
-
-
- 多晶金刚石[DP]
- MEC
技术数据
描述
设备/应用
- Homag MF20 / MF21系列封边机
- 用于实木，单板和塑料封边条的倒
设计
- 切削刃抛光处理
- 高精后角
- 带轴向角
- 跳动角度 15°
- 可修磨区域可达1.0毫米
优点
- 同心度好，动平衡好，切削 质量好
- 内部有吸屑装置，排屑效果好
- 机器内残留碎屑少
- 不会因碎屑带来运行故障
- 减小吸尘器的功率
- 噪音低
注释
- 恒定基本尺寸
- 齿数 Z = 4 进料速度20 - 30m/min
- 齿数 Z = 6 进料速度30 - 45 m/min
- 机器必须安装i-System系统
- 旋向按照VDMA 8849
| 特征 | 值 | |
|---|---|---|
| 斜切角 = 倒角度 | 45 [°] | |
| R = 半径 | 1,0 [mm] | |
| R1 = 半径1 | 2 [mm] | |
| Ø D = 切割圆直径 | 83 [mm] | |
| b = 凸缘宽度 | 28 [mm] | |
| Ø d = 孔径 | HSK 25R [mm] | |
| Z = 齿数 | 4 | |
| 左/右 = 切削方向 | 右 | |
| L = 发货代码 | ||
|
