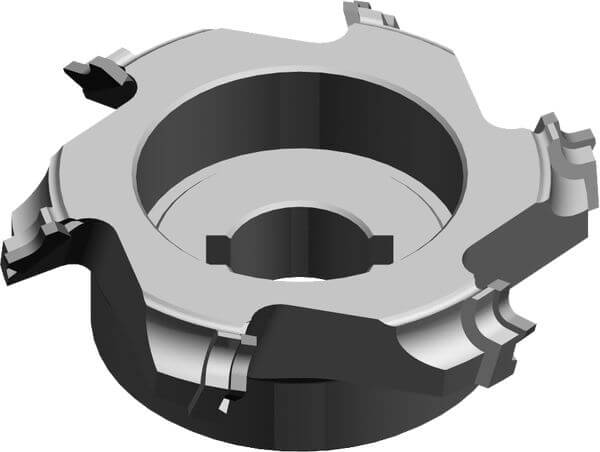

183701 - DIAMAX倒圆角刀DP - Biesse Ergho, Akron
产品

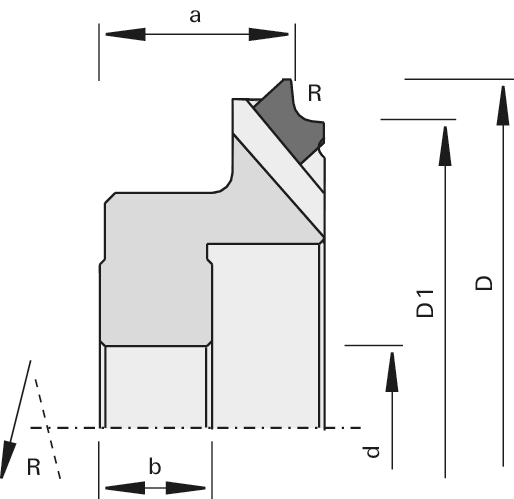

图纸
-
- 多晶金刚石[DP]
- MEC
技术数据
描述
设备/应用
- Biesse封边机 Ergho/Akron 200/800 - CR 200/CR 202
- 用于实木、单板和塑料封边条的倒圆角
设计
- 带轴向角
- 简小的可修磨区域
- 最大转速 = 24,000 转/分钟
优点
注释
- 恒定基本尺寸a 和 D1固定
- 旋向按照VDMA 8849
| 特征 | 值 | |
|---|---|---|
| R = 半径 | 2,0 [mm] | |
| Ø D = 切割圆直径 | 68 [mm] | |
| Ø D1 = 切削外径 | 59,98 [mm] | |
| a = 与机器的距离 | 21 [mm] | |
| b = 凸缘宽度 | 11 [mm] | |
| Ø d = 孔径 | 16 [mm] | |
| Z = 齿数 | 6 | |
| DKN = 双键槽 | 5x2,3 [mm] | |
| 最大转速 = 最高转速 | 24,000 [min-1] | |
| 左/右 = 切削方向 | 左 | |
| L = 发货代码 | ||
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
