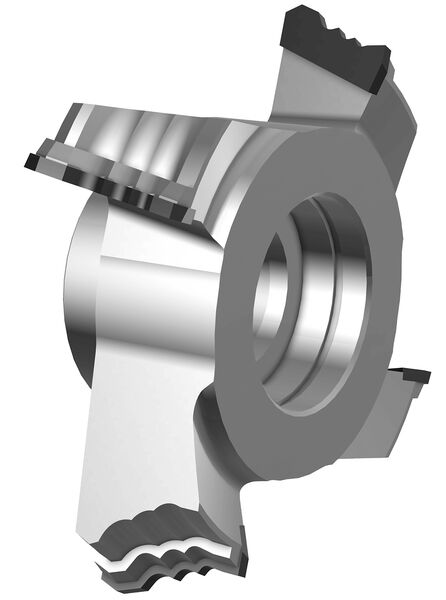

80471348 - DIAMAX倒圆/倒角组合式金刚石铣刀HSK 25R - SCM-Stefani
产品

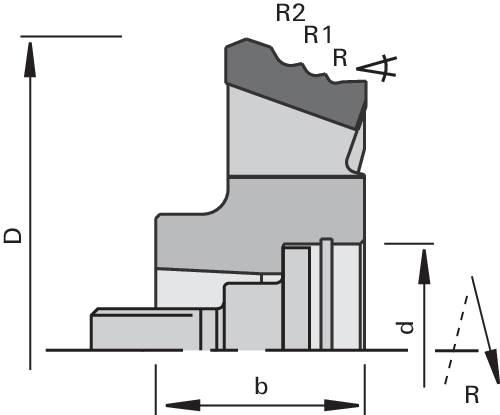

图纸
-
-
- 多晶金刚石[DP]
- MEC
技术数据
描述
设备/应用
- 封边机 SCM-Stefani
- 用于实木封边与塑料涂层边缘的圆角与倒角加工
设计
- 带轴向角
- 最大转速 = 24,000 转/分钟
- 切削刃抛光处理，后角精度高
优点
- 同心度好，刀具运行平稳，达到最佳的切割质量
- 可以组合4种不同的廓形
注释
- 恒定基本尺寸a 和 D1固定
- 旋向按照VDMA 8849
- 不适合重磨
| 特征 | 值 | |
|---|---|---|
| 斜切角 = 倒角度 | 20 [°] | |
| R = 半径 | 1,0 [mm] | |
| R1 = 半径1 | 1.5 [mm] | |
| R2 = 半径2 | 2 [mm] | |
| Ø D = 切割圆直径 | 74.47 [mm] | |
| b = 凸缘宽度 | 15 [mm] | |
| Ø d = 孔径 | HSK 25R [mm] | |
| Z = 齿数 | 4 | |
| 左/右 = 切削方向 | 右 | |
| L = 发货代码 | ||
| 机床/类型 | SCM-Stefani | |
|
