渐进式高速钢铰链孔钻头
产品

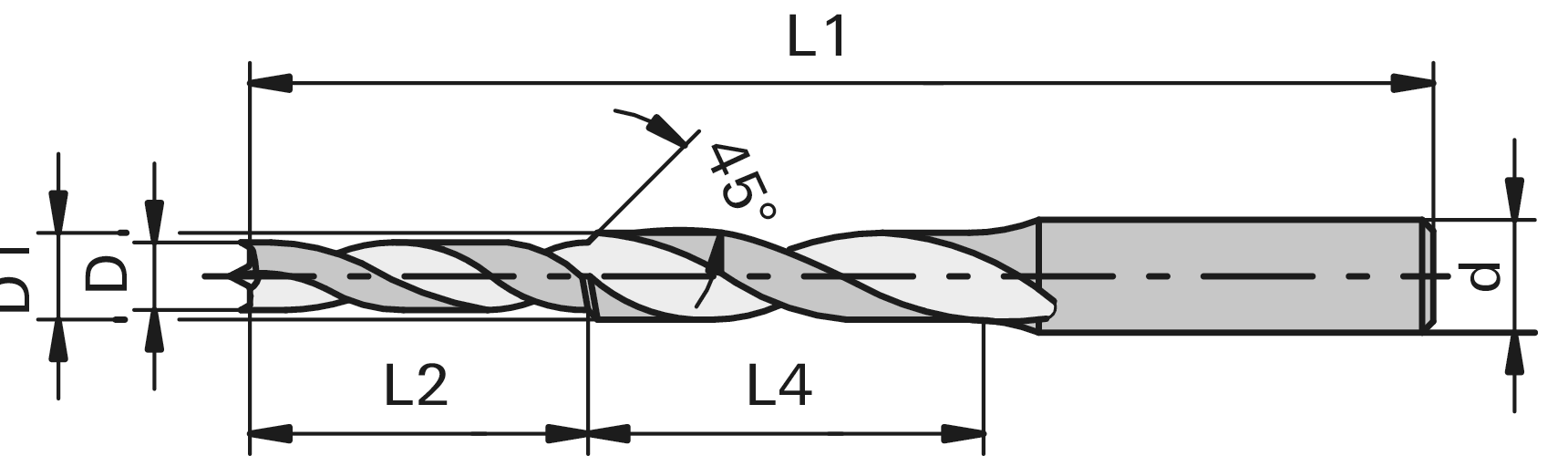

图纸
- 高速钢 [HS]
- MAN
货物
描述
设备/应用
- 自动钻床
- CNC加工中心
- 用于铰链孔中要打螺钉部分的渐进式钻孔，例如：Anuba，Simons等等
设计
- 两个割刀
- 带一个导向中心
- 无夹紧面的圆柱刀柄
- 带45°沉头孔的圆柱钻削
- 高速钢刃口设计
优点
- 导向中心保证了钻孔的安全性
注释
|
Ø D
[mm] |
L2
[mm] |
Ø D1
[mm] |
L4
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | 左/右 | ID号 | 比较 / 查询 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
未列出您输入的尺寸？
可从仓库直接发货 |
|||||||||||
| 6.3 | 24 | 7.2 | 40 | 10 | 30 | 105 | 2+2 | 右 | 183092 | ||
| 6.7 | 30 | 7.7 | 35 | 10 | 30 | 105 | 2+2 | 右 | 183093 | ||
| 7.7 | 30 | 8.7 | 35 | 10 | 30 | 105 | 2+2 | 右 | 183094 | ||
| 8.8 | 30 | 9.8 | 35 | 10 | 30 | 105 | 2+2 | 右 | 183095 | ||
| 6 | 15 | 6.8 | 50 | 10 | 30 | 105 | 2+2 | 右 | 183096 | ||
