Кріплення інструмента HSK 63F - Modula
Виріб

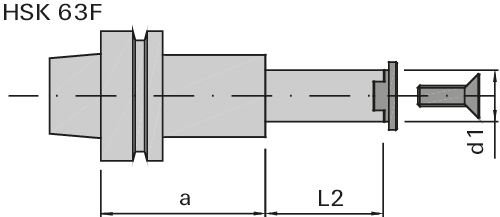

Креслення
Артикул
Опис
Верстат/Застосування
- для кріплення комплектів Modula або окремих фрез
Виконання
- сполучення з боку верстата HSK 63F
- для лівого і правого обертання
- протиобертовий захист за допомогою шпоночної канавки
- вкл. кришку затискного патрона
Переваги
Вказівки
- вкл. стяжні болти по DIN 69871A
- довжина затиску визначається за потребою, завжди вводьте необхідні розміри L2 і A
- отвори для фіксації Tool-Boy можливі за додаткову плату
- ідент. номер 198968 - це заготовка
|
Ø d1min
[мм] |
L2
[мм] |
Ø d
[мм] |
L1
[мм] |
a
[мм] |
Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
|||||||
| 25 | 25-87 | HSK 63F | 107 | 50 | 199720 | ||
| 25 | 25-71 | HSK 63F | 151 | 80 | 198967 | ||
| 25 | 25-71 | HSK 63F | 171 | 100 | 199719 | ||
| 30 | 25-80 | HSK 63F | 160 | 36 | 198968 | ||
