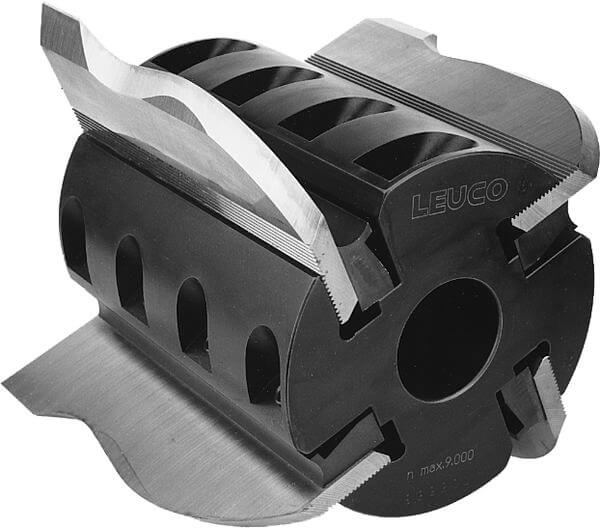

Профільні ножові голівки
Виріб
Креслення
- MEC
Артикул
Опис
Верстат/Застосування
- калювальні верстати
- для профілювання масивної деревини
Виконання

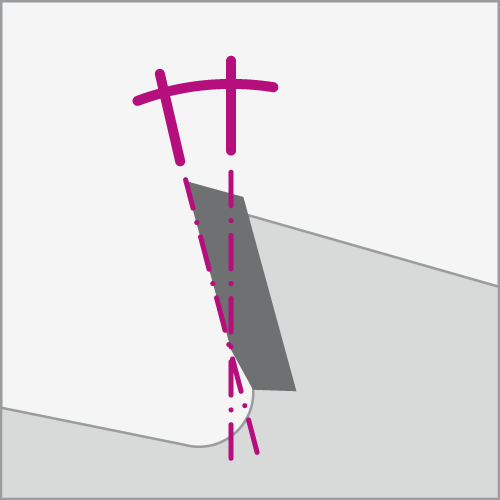

- передній кут 25°
Переваги
- максимальна точність профілю і якість поверхні завдяки заточці ножів в ножовій голівці
Вказівки
- кріплення ножів з кінематичним замиканням завдяки високоточному рифленню 60 градусів, крок зуба 1,6 мм
- ніж з можливістю регулювання
- глибина профілю та діаметр ріжучого круга див. таблицю
- бланкета з гофрованою задньою поверхнею з S = 8, 10 мм
- комплект поставки: ножова голівка з притискною пластиною; бланкети див. розділ Поворотні ножі, ножі, змінні пластини
|

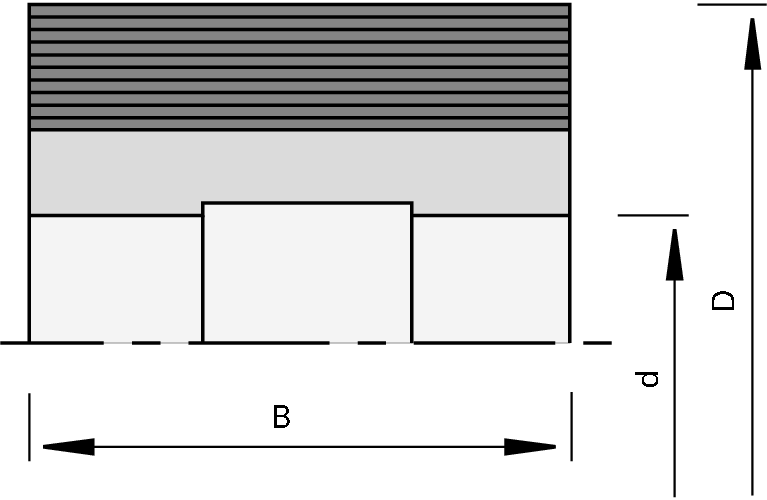

Ø D
[мм] |
B
[мм] |
Ø d
[мм] |
Z |
∡ атаки
[°] |
nmax
[хв-1] |
Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
||||||||
| 122 | 40 | 40 | 4 | 25 | 9 000 | 179208 | ||
| 122 | 60 | 40 | 4 | 25 | 9 000 | 179209 | ||
| 122 | 80 | 40 | 4 | 25 | 9 000 | 179210 | ||
| 122 | 100 | 40 | 4 | 25 | 9 000 | 179211 | ||
| 122 | 130 | 40 | 4 | 25 | 9 000 | 179212 | ||
| 122 | 150 | 40 | 4 | 25 | 9 000 | 179213 | ||
| 122 | 180 | 40 | 4 | 25 | 9 000 | 179214 | ||
| 122 | 230 | 40 | 4 | 25 | 9 000 | 179215 | ||
| 137 | 60 | 50 | 4 | 25 | 8 000 | 179216 | ||
| 137 | 80 | 50 | 4 | 25 | 8 000 | 179217 | ||
| 137 | 100 | 50 | 4 | 25 | 8 000 | 179218 | ||
| 137 | 150 | 50 | 4 | 25 | 8 000 | 179219 | ||
| 137 | 180 | 50 | 4 | 25 | 8 000 | 179220 | ||
