185381 - Комбіновані набори профільних ножових голівок DP - підлогове покриття - не профільний
Виріб

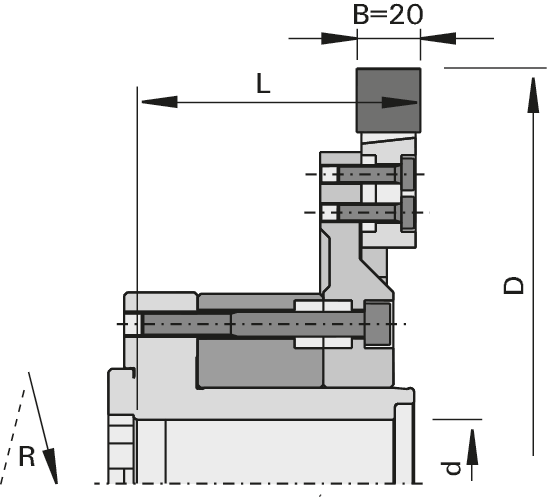

Креслення
-
- Полікристалічний алмаз [DP]
- MEC
Специфікації
Опис
Верстат/Застосування
- верстати прохідного типу
- універсальні двосторонні форматно-обрізні профільні верстати
- для виготовлення повздовжніх і поперечних профілів у виробництві підлогових покриттів (ламінат, паркет і престижні вінілові плитки)
Виконання
- змінні різці не профільовані
- модульна конструкція: букса, фланець, ножова голівка та змінний різець
- виконання від Z2 до Z12
- усі деталі доступні зі складу
- змінний різець B=10 мм не встановлюється у рівень
Переваги
- швидке, орієнтоване на клієнта, профілювання
- короткий термін постачання інструмента
- ідеально підходять для розробок і проб різних профілів
Вказівки
- окремі частини змонтовано у відповідні комплекти
- змінні різці можна профілювати незалежно від ножової голівки
- відтворюваність у разі заміни: макс. 0,05 мм у допуску на торцеве биття та концентричності обертання
| Особливість | Вартість | |
|---|---|---|
| Ø D = діаметр ріжучого круга | 260,4 [мм] | |
| B = Робоча ширина | 20 [мм] | |
| Ø d = Діаметр посадкового отвору | 40 [мм] | |
| Z = Число зубів | 2 | |
| nmax = максимальні оберти | 6 000 [хв-1] | |
| Л/П = напрямок різання | R | |
| L = Примітки | ||
|
Не наведено шукані розміри?
поставка зі складу |
||
Запасні деталі / приладдя
| Зображення виробу | Опис | Виконання | Ідент. № | ||
|---|---|---|---|---|---|
|
Окремі різальні елементи, обладнані DP | 20x56x25N | 185370 | ||
| Корпуси для профільних ножових голівок | Ø210 | 185043 | |||
|
Проміжні кільця | Ø119x5,0xØ60 | 185365 | ||
|
|
Проміжні кільця | Ø119x39,5xØ60 | 185044 | ||
|
Гідравлічні затискні букси із шестигранником внизу - насадні інструменти | Ø60x68x40 L=96 | 172678 | ||
|
Циліндричні гвинти | M8x70 DIN EN ISO 4762 | 179470 | ||
|
|
Циліндричний гвинт із внутрішнім шестигранником | M6x20-8.8 DIN 6912 | 185355 | ||
|
поставка зі складу |
|||||
