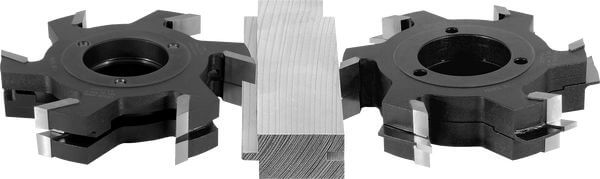

Інструменти для виготовлення з'єднання "паз-гребінь" HS
Виріб

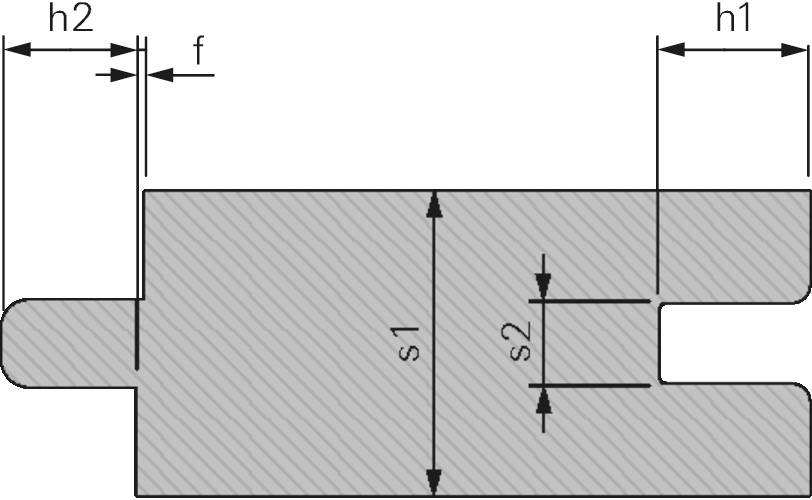

Креслення
-
- Високопродуктивна швидкорізальна сталь [HS]
- MEC
Артикул
Опис
Верстат/Застосування
- калювальні верстати
- універсальні двосторонні форматно-обрізні профільні верстати
- для виробництва з'єднання в шпунт і гребінь з фаскою або без
Виконання
- корпус зі сталі
- регулюються за допомогою проміжних кілець
- висока точність за рахунок паралельності всіх частин
- 3 захоплювальних штифта проти прокручування на діаметрі ділильної окружності 75 мм
Переваги
Вказівки
- при замовленні вказуйте на схемах I, II, III або IV напрямок обертання, подачі і чистову сторону
- без особливих даних в заявці ми поставляємо по схемі 1
- за бажанням за додаткову плату можна замовити в твердосплавному вигляді
|
Ø D
[мм] |
B
[мм] |
Ø d
[мм] |
Z |
s1
[мм] |
nmax
[хв-1] |
Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
||||||||
| 180 | 35 | 40 | 6 | 12-36 | 8 000 | 58532354 | ||
| 180 | 35 | 40 | 6 | 15-27 | 8 000 | 58532358 | ||
| 180 | 35 | 40 | 6+3 | 12-27 | 8 000 | 58532361 | ||
| 180 | 35 | 40 | 6 | 12-36 | 8 000 | 58532382 | ||
| 180 | 35 | 40 | 6 | 15-27 | 8 000 | 58532384 | ||
| 180 | 35 | 40 | 6 | 15-27 | 8 000 | 58532387 | ||
| 180 | 35 | 40 | 6+3 | 12-27 | 8 000 | 58532390 | ||
| 180 | 35 | 40 | 6+3 | 14-19 | 8 000 | 58532391 | ||
