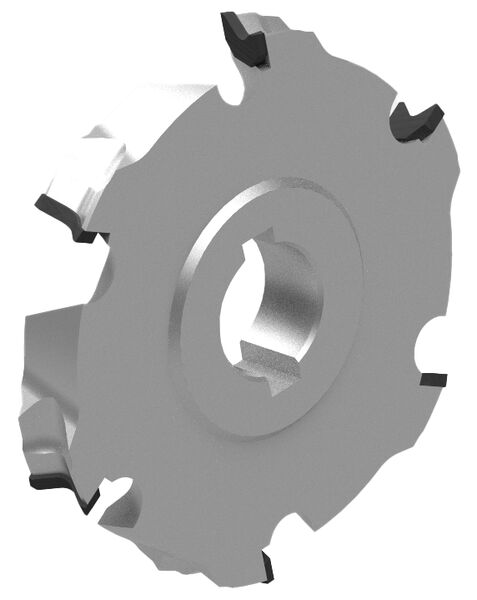

80511665 - DIAMAX Фреза для заокруглення крайки DP - Nanxing
Виріб

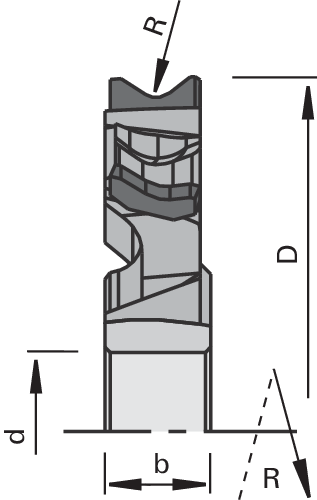

Креслення
-
- Полікристалічний алмаз [DP]
- MEC
Специфікації
Опис
Верстат/Застосування
- верстати крайколичкувальні Nanxing
Виконання
- з осьовим кутом
- n max = 24 000 хв-1
Переваги
Вказівки
- напрямок обертання по VDMA 8849
| Особливість | Вартість | |
|---|---|---|
| R = Радіус | 2,0 [мм] | |
| Ø D = діаметр ріжучого круга | 69 [мм] | |
| Ø D1 = Основа діаметр ріжучого круга | 65 [мм] | |
| a = відстань до верстата | 5 [мм] | |
| b = ширина ступиці | 10 [мм] | |
| Ø d = Діаметр посадкового отвору | 16 [мм] | |
| Z = Число зубів | 6 | |
| DKN = подвійний шпоночний паз | 5x2,3 [мм] | |
| Тип = Тип | A | |
| nmax = максимальні оберти | 24 000 [хв-1] | |
| Л/П = напрямок різання | R | |
| L = Примітки | ||
| Примітка | несиметричний | |
|
Не наведено шукані розміри?
поставка зі складу |
||
