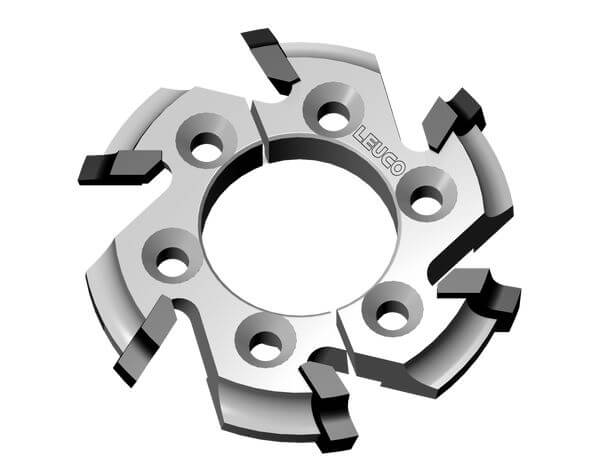

180158 - Фреза HW для заокруглення крайки двосекційна - IMA (BIMA)
Виріб
Креслення
-
- Tвердий сплав [HW]
- MEC
Специфікації
Опис
Верстат/Застосування
- верстати для обклеювання крайок IMA, модель BIMA з пристроєм проклейки / агрегат для фрезерування врівень 6135
- для заокруглення та пригонки обкладальних рейок з масивної деревини та крайки з шпону або пластику
Виконання
- виконання з двох частин
- з осьовим кутом
- n max = 18 000 хв-1
Переваги
Вказівки
- напрямок обертання див. ескіз
| Особливість | Вартість | |
|---|---|---|
| R = Радіус | 2,0 [мм] | |
| Ø D = діаметр ріжучого круга | 70 [мм] | |
| B = Робоча ширина | 9,0 [мм] | |
| b = ширина ступиці | 9 [мм] | |
| Ø d = Діаметр посадкового отвору | 30 [мм] | |
| Z = Число зубів | 6 | |
| nmax = максимальні оберти | 18 000 [хв-1] | |
| Л/П = напрямок різання | R | |
| L = Примітки | ||
| Верстат/тип | IMA (BIMA) | |
|
Не наведено шукані розміри?
поставка зі складу |
||
