Фреза HW для заокруглення крайки -SCM-IDM

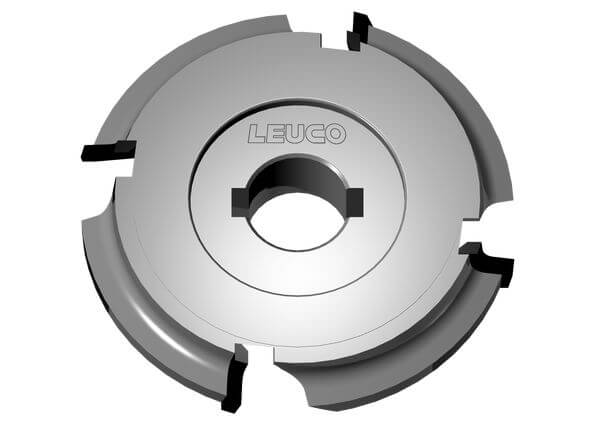

Виріб

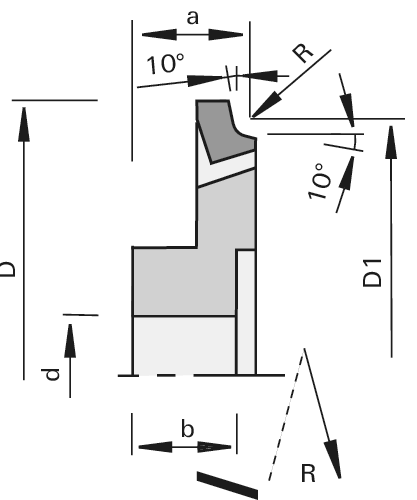

Креслення
-
-
- Tвердий сплав [HW]
- MEC
Артикул
Опис
Верстат/Застосування
- крайколичкувальні верстати SCM-IDM з ED-системою і агрегатом C1/C2
- для заокруглення обкладальних рейок з масивної деревини та крайки з шпону або пластику
Виконання

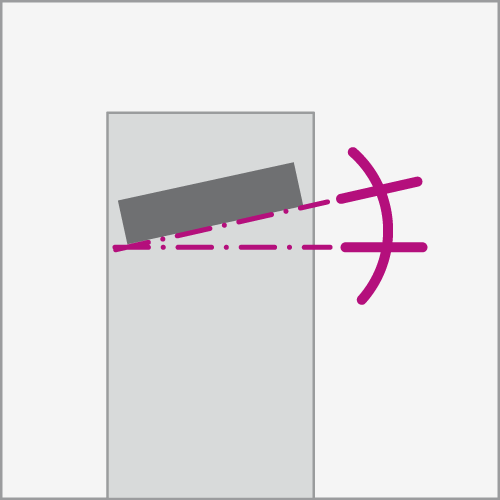

- з осьовим кутом
- полірована передня поверхня різця і мікрошліфована обробка його задньої поверхні
- n max = 18 000 хв-1
Переваги
- оптимізований відвід стружки
- відсутність забруднення верстата стружкою
- відсутність порушень функціонування через стружку
- зменшене споживання потужності для відводу стружки
- малошумний
Вказівки
- постійні базові розміри а і D1
- напрямок обертання по VDMA 8849
|
R
[мм] |
Ø D
[мм] |
Ø D1
[мм] |
a
[мм] |
b
[мм] |
Ø d
[мм] |
Z |
DKN
[мм] |
∡ атаки
[°] |
осьовий
[°] |
Л/П | Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
|||||||||||||
| 1,0 | 70 | 62,031 | 14,5 | 14 | 16 | 3 | 5x2,3 | 15 | 15 | L | 182911 | ||
| 1,0 | 70 | 62,031 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182910 | ||
| 1,5 | 70 | 63,046 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182909 | ||
| 1,5 | 70 | 63,046 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182908 | ||
| 2,0 | 70 | 64,062 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182907 | ||
| 2,0 | 70 | 64,062 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182906 | ||
| 3,0 | 70 | 66,092 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182903 | ||
| 3,0 | 70 | 66,092 | 14,5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182902 | ||
