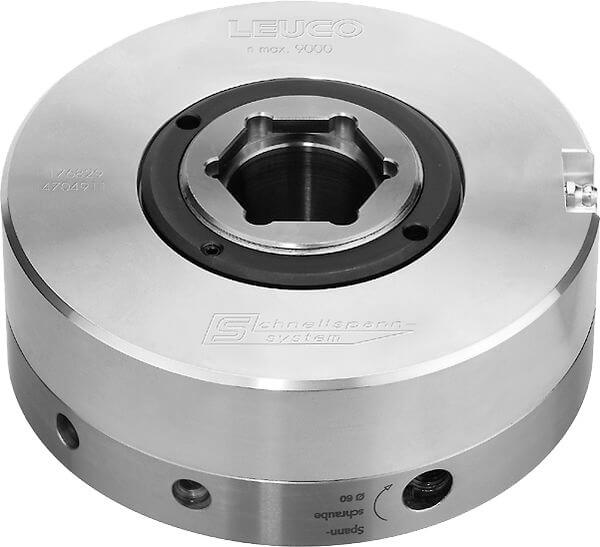

Гідравлічний затискний елемент Ø 160 мм - для фрези
Виріб
Креслення
Артикул
Опис
Верстат/Застосування
- для кріплення насадних інструментів
Виконання
- загартоване кріплення інструмента
- n макс. = 9 000 хв.-1
- закрита гідравлічна система з двома зонами тиску
- зона тиску 1: для з’єднання системи без зазорів на валу мотора (торцеве биття)
- зона тиску 2: для з’єднання фрезерних інструментів без зазорів на затискній системі (концентричне обертання)
Переваги
- висока якість різу через значно підвищені допуск на торцеве биття та точність по радіальному биттю
- відтворюваний допуск на торцеве биття після кожної зміни інструмента
- мінімізація часу на переоснащення інструмента завдяки швидкій та простій зміні інструмента
- не вимагає технічного обслуговування
Вказівки
- для правого і лівого обертання
- спеціально розроблений для високоточних двигунів з шестигранною формою фіксації
- для заміни інструменту необхідний пневматичний шланг з ідент. № 058250
- робочий тиск 6 бар
- комплектування: гідравлічна швидкозатискна система з ключем викрутка
|
Ø d1
[мм] |
L2
[мм] |
Ø d
[мм] |
Ø D
[мм] |
a
[мм] |
Примітка | Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
||||||||
| 60 | 35 | 40 | 160 | 53 | фрезерні інструменти | 176829 | ||
