Затискач Ø 192 мм
Виріб

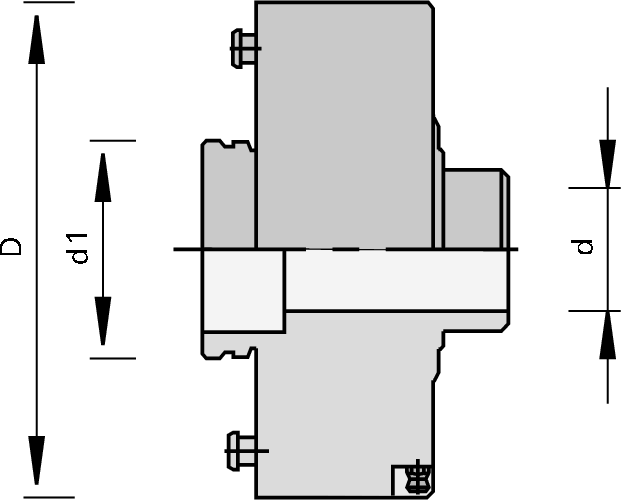

Креслення
Артикул
Опис
Верстат/Застосування
- універсальні двосторонні форматно-обрізні профільні верстати
- верстати прохідного типу
- для кріплення подрібнювачів Ø 250 мм
Виконання
- n max = 7 200 хв-1
Переваги
- висока якість балансування
- великий термін служби завдяки загартованому кріпленню інструмента
- cтабільна точність за торцевим биттям після кожної заміни інструмента
- мінімізація часу, переоснащення завдяки швидкій, простій заміні інструмента
- не вимагає технічного обслуговування та захищений від пилу
Вказівки
- для лівого та правого обертання
- приклад кріплення (див. ескіз)
- для замовлення вказуйте тип верстата та конструкцію наконечника вала
- для заміни інструмента пневматичний шланг Ідент. № 058250 необхідний
- робочий тиск 6 бар
- комплект поставки: див. таблицю
|
Ø d1
[мм] |
Ø d
[мм] |
Ø D
[мм] |
Розмір
[мм] |
DKN
[мм] |
Верстат/тип | Примітка | Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
|||||||||
| 80 | 35 | 192 | 192x35 | 10x4 | IMA, B+G, Hüllhorst | затискач, проміжне кільце | 161363 | ||
| 80 | 35 | 192 | 192x35 | 10x4 | Danckaert | затискач, проміжне кільце, кришка | 161367 | ||
| 80 | 35 | 192 | 10x4 | Homag, Lehbrink, Torwegge, SPA, Wilmsmeyer | затискач | 161259 | |||
