184359 - Стартовий пакет StarterKit SET1
Виріб
Креслення
Специфікації
Опис
Верстат/Застосування
- Для використання в гідравлічному патроні, на верстатах WEEKE BHX, особливо серії BHX 050/055
- для інструмента з хвостовиком діаметром 1-16 мм
Виконання
- Адаптер з високоточними цангами, спеціально налаштований під гідро-затискну систему ВНХ-шпинделів.
- з внутрішньою затискною гайкою
Переваги
- Гнучкий, швидкозатискний
- незначна висота
- Можливо індивідуальне попереднє налаштування інструменту поза верстатом.
- Економія часу при заміні
Вказівки
- Для верстатів Weeke BHX також доступна пазувальная фреза HW „g5-System“ (див. розділ 3)
- крутний момент: 90 Nm (74 Lbf.ft)
| Особливість | Вартість | |
|---|---|---|
| L = Примітки | ||

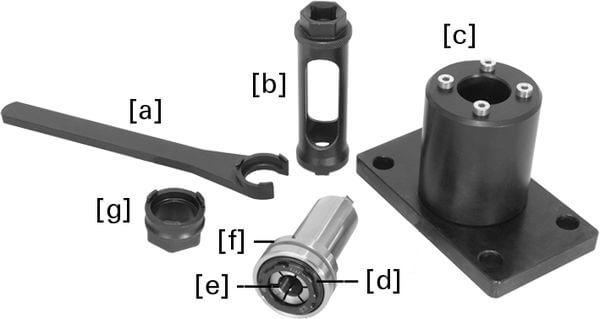

| Примітка | [d] + [f] 3 затискних адаптера, включаючи затискні гайки [e] 3 цанги (8, 10, 12 мм) [c] 1 Установлюваний механізм [a] 1 Крючковий ключ [g] 1 Торцевий ключ |
|
|
Не наведено шукані розміри?
поставка зі складу |
||
Запасні деталі / приладдя
| Зображення виробу | Опис | Виконання | Ідент. № | ||
|---|---|---|---|---|---|
| Цангові затискачі | Ø1 L=57 | 184367 | |||
| Цангові затискачі | Ø2 L=57 | 184368 | |||
| Цангові затискачі | Ø3 L=57 | 184369 | |||
| Цангові затискачі | Ø4 L=57 | 184370 | |||
| Цангові затискачі | Ø5 L=57 | 184371 | |||
| Цангові затискачі | Ø6 L=57 | 184372 | |||
| Затискна гайка | M32x1,5 | 184378 | |||
| Цангові затискачі | Ø16 L=57 | 184376 | |||
| затискний адаптер вкл.притискну гайку | 184362 | ||||
| Монтажні прилади | 184363 | ||||
| Крючковий ключ | ØD=25, L=200 | 184364 | |||
| Торцевий ключ | ØD=30, SW27, H20 | 184365 | |||
| Цангові затискачі | Ø10 L=57 | 184374 | |||
| Цангові затискачі | Ø12 L=57 | 184375 | |||
| Цангові затискачі | Ø8 L=57 | 184373 | |||
|
поставка зі складу |
|||||
