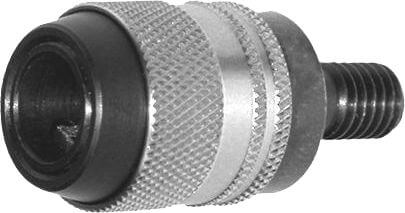

Патрон для швидкої заміни свердла
Виріб

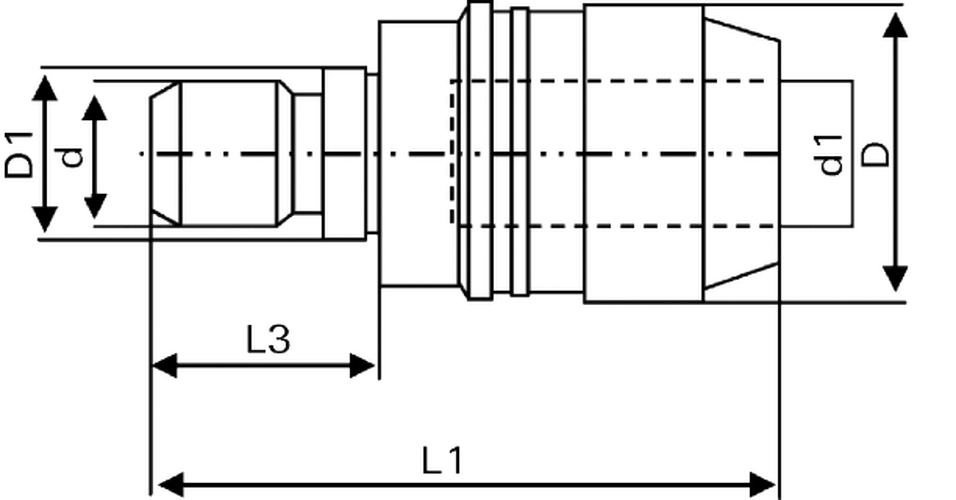

Креслення
Артикул
Опис
Верстат/Застосування
- автомати для шкантів
- обробні центри ЧПК
- для кріплення свердла з циліндричним хвостовиком і затискна площина
Виконання
Переваги
- малий час простою верстата завдяки швидкій зміні свердел
- не потрібно спеціальних інсталяційних гвинтів
- підходять для усіх стандартних свердел з хвостовиком діаметром d=10 мм і робочим діаметром D< 20 мм
Вказівки
- різьбове виконання хвостовика і відповідність до верстатів див. у технічній інформації
|
Ø d1
[мм] |
Ø d
[мм] |
Ø D
[мм] |
Ø D1
[мм] |
L1
[мм] |
L3
[мм] |
Тип | Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
|||||||||
| 10 | M8 | 20 | 9 | 42 | 15 | C | 182395 | ||
| 10 | M8 | 20 | 9 | 42 | 15 | C | 182396 | ||
| 10 | M8 | 20 | 42 | 15 | A | 182397 | |||
| 10 | M8 | 20 | 42 | 15 | A | 182398 | |||
| 10 | 10 | 20 | 45 | 18 | 182399 | ||||
| 10 | 10 | 20 | 45 | 18 | 182400 | ||||
| 10 | M10 | 20 | 11 | 42 | 15 | D | 182401 | ||
| 10 | M10 | 20 | 11 | 42 | 15 | D | 182402 | ||
| 10 | M10 | 20 | 42 | 15 | B | 182403 | |||
| 10 | M10 | 20 | 42 | 15 | B | 182404 | |||
