Патрон для быстрой замены сверла
Изделие

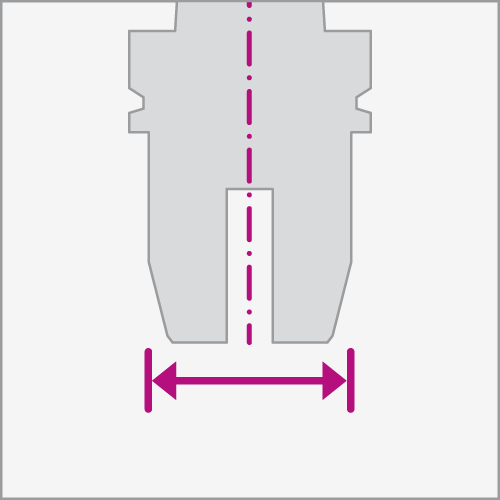

Чертеж
Артикул
Описание
Станок / Применение
- автоматы для шкантов
- обрабатывающие центры ЧПУ
- для крепления сверл с цилиндрическим хвостовиком и поверхность зажатия
Исполнение
Преимущества
- малое время простоя станка благодаря быстрой смене сверл
- не требуется специальных установочных винтов
- подходит для всех стандартных сверел с хвостовиком диаметром d=10 mm и рабочим диаметром D< 20 mm
Указания
- резьбовое исполнение хвостовика и соответствии к станкам см. в технической информации
|
Ø d1
[мм] |
Ø d
[мм] |
Ø D
[мм] |
Ø D1
[мм] |
L1
[мм] |
L3
[мм] |
Тип | Идент. № | Сравн. | Запр. | |
|---|---|---|---|---|---|---|---|---|---|
|
Не приведены искомые размеры?
поставка со склада |
|||||||||
| 10 | M8 | 20 | 9 | 42 | 15 | C | 182395 | ||
| 10 | M8 | 20 | 9 | 42 | 15 | C | 182396 | ||
| 10 | M8 | 20 | 42 | 15 | A | 182397 | |||
| 10 | M8 | 20 | 42 | 15 | A | 182398 | |||
| 10 | 10 | 20 | 45 | 18 | 182399 | ||||
| 10 | 10 | 20 | 45 | 18 | 182400 | ||||
| 10 | M10 | 20 | 11 | 42 | 15 | D | 182401 | ||
| 10 | M10 | 20 | 11 | 42 | 15 | D | 182402 | ||
| 10 | M10 | 20 | 42 | 15 | B | 182403 | |||
| 10 | M10 | 20 | 42 | 15 | B | 182404 | |||
