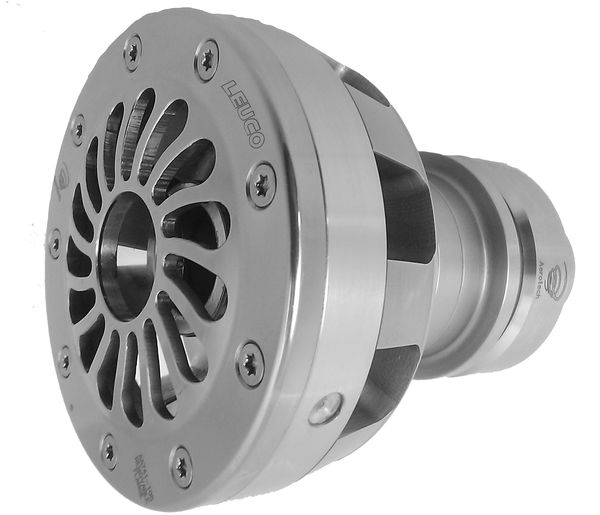

AEROTECH-System z FacePlate HSK 63F z mocowaniem rozprężnym hydro
Produkt

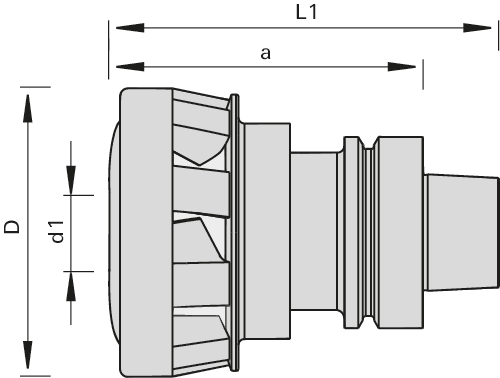

Rysunek
Artykuł
Opis
Maszyna / Zastosowanie
- Centra obróbcze CNC
- także dla nowych maszyn HOMAG dopuszczone wersje AEROTECH
- zasadniczo możliwe zastosowanie na wszystkich rodzajach maszyn
- do mocowania narzędzi trzpieniowych i jednoczesnego prowadzenia wiórów podczas pracy
- do wpustów, wręgowania, przy frezowaniu kieszeni i cięciach rozdzielających oraz w celu zoptymalizowania procesów produkcji, np. przy zastosowaniach metodą Nesting
Wykonanie
- AEROTECH-System FacePlate: w szczególności przy zastosowaniach w metodzie Nesting
- opatentowany monolityczny system mocowania narzędzia
- 9-skrzydłowa wersja do obróbki płyt wiórowych, MDF, OSB, drewna twardego itd.
- montaż narzędzia przy pomocy technologii mocowania hydrozaciskowego
- klasa wyważenia G<2,5
Zalety
- Zatrzymanie strumienia wiórów
- chłodzenie narzędzia
- redukcja ilości pyłu
- niewielkie nakłady na czyszczenie i konserwację
- zassane ewentualnie luźne odpady nie mogą się klinować w otworach skrzydeł
- redukcja ryzyka dodania turbiny i tym samym możliwego powstania niewyważenia
Wskazówki
- wymagana dostateczna wydajność układu podciśnienia
- podłączenie ciśnienia przy pomocy imbusa (objęty zakresem dostawy)
- Uwzględniać informacje zawarte w instrukcji obsługi
|
Ø d1
[mm] |
Ø d
[mm] |
Ø D
[mm] |
L1
[mm] |
a
[mm] |
Wskazówki | Nr ident. | Por. | Spyt. | |
|---|---|---|---|---|---|---|---|---|
|
Wymiary, których szukasz, nie są podane?
dostawa z magazynu |
||||||||
| 6-16 | HSK 63F | 95 | 127 | 102 | 9-skrzydła | 185551 | ||
| 6-25 | HSK 63F | 105 | 135 | 110 | 9-skrzydła | 185550 | ||
