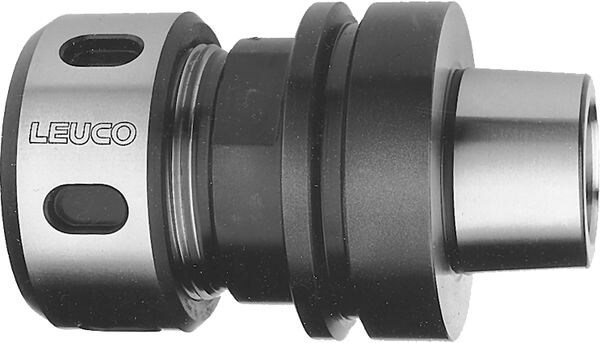

173293 - Mandrins à pince avec cône HSK
Caractéristiques techniques
Description
Machine / Application
- Centres d'usinage CN avec chargeur d'outils automatique
- Utilisation sur centres de tronçonnage
- Pour le serrage de haute précision d´outils à queue cylindrique
Exécution
- Interface selon DIN 69893 HSK 50F, HSK 63F, HSK 63E, HSK 80A, HSK 80C, HSK 80E, HSK 80F et HSK 100A
- Écrou de serrage à friction
Avantages
- Mise en œuvre flexible par pinces de serrage
Renseignements
- Rotation à droite et à gauche
- Ident-No. 175795 pour IMA (jusqu'à 12/94) semblable à DIN 69893 (norme expérimentale)
- Ø d1 = diamètre des pinces de serrage 2 - 25 mm et 3 - 30 mm
- Pinces de serrage selon DIN 6388: 1) type 462E/OZ25 2) type 472E/ER40
- Livraison: mandrin à pince, écrou à friction, sans clé
- Attention: les interfaces sont différentes avec les machines CMS, dépend de la puissance de la broche (KW).
Caractéristique | Valeur | |
---|---|---|
Ø d1 = Valeur de l'attachement outil | 2-25 [mm] | |
Ø d = Valeur de l'attachement machine mini | HSK 63F [mm] | |
Ø D = Diamètre | 60 [mm] | |
référence norme = Référence norme | DIN 69893 | |
L1 = Longueur totale | 101 [mm] | |
a = Distance outil-machine | 76 [mm] | |
x = Distance outil-machine | 18 [mm] | |
Dimensions | HSK 63Fx2-25 [mm] | |
Type = Type | 1 | |
Poids = Poids | 1,45 [kg] | |
L = Type de disponibilité | ||
Machine/Type | Homag, IMA à partir de 01/95, Weeke à partir de 03/98, HOLZ-HER, SCM CMS (12+15 KW) | |
Remarques | x=18mm | |
Les dimensions recherchées ne sont pas proposées ?
livrable de stock |
Pièces de rechange/Accessoires
Image du produit | Description | Exécution | Ident-No. | ||
---|---|---|---|---|---|
Écrous de serrage | M48x2R | 178764 | |||
Clés à ergots | 58/62 DIN 1810 | 169299 | |||
Clé à ergots et adaptateur | 186765 | ||||
Clé dynamométrique | 184890 | ||||
Clés à simple fourche | SW46x10 DIN 894 | 178760 | |||
Bouchon d’obturation avec vis | 11,9x6,9xM5 | 185610 | |||
livrable de stock |
