Portaherramientas HSK 63F - Modula
Producto
Dibujo
Artículo
Descripción
Máquina / aplicación

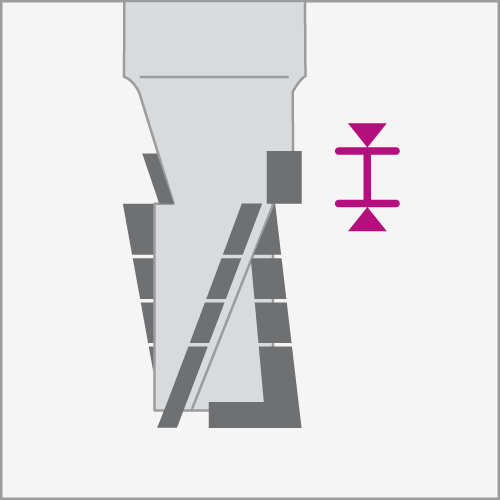

- para el alojamiento de juegos Modula o fresas individuales
Modelo
- sujeción HSK 63F en el lado de la máquina
- para giro de derechas y de izquierdas
- protección contra la torsión mediante pista de moldura
- incluye la tapa tensora
Ventajas
Indicaciones
- incluye los pernos de ajuste según DIN 69871A
- la longitud de sujeción se determina en función de las necesidades concretas; indicar siempre L2 deseada y las medidas A
- taladro de retención para Toolboy con recargo
|
Ø d1min
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
a
[mm] |
n.º de ident. | Comp. | Sol. | |
|---|---|---|---|---|---|---|---|
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
|||||||
| 25 | 25-87 | HSK 63F | 107 | 50 | 199720 | ||
| 25 | 25-71 | HSK 63F | 151 | 80 | 198967 | ||
| 25 | 25-71 | HSK 63F | 171 | 100 | 199719 | ||
| 30 | 25-80 | HSK 63F | 160 | 36 | 198968 | ||
