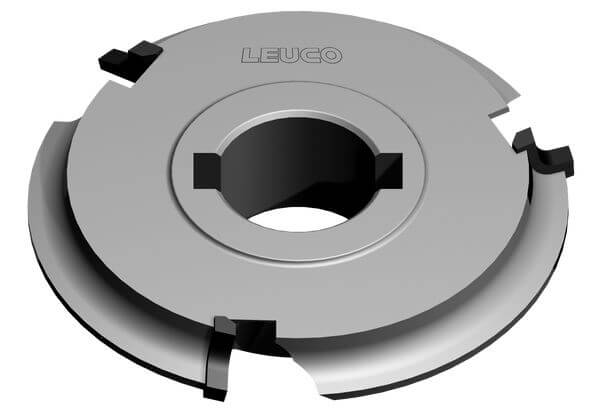

192214 - Fresas HW para redondear cantos - SCM-Stefani K130
Producto

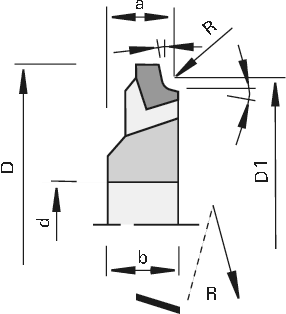

Dibujo
-
- Carburo [HW]
- MEC
Datos técnicos
Descripción
Máquina / aplicación
- máquinas de encolar cantos SCM-Stefani con agregado K130
- para redondear cantos encolados de madera maciza, de chapa de madera y de plástico
Modelo
- con ángulo axial
- n max = 30.000 min-1
Ventajas
- salida de virutas optimizada
- evitación de la polución de la máquina por las virutas
- evitación de irregularidades del funcionamiento por las virutas
- reducción de la potencia para la aspiración
- silencioso
Indicaciones
- medidas de base a y D1 constantes
- sentido de giro según VDMA 8849
| Característica | Valor | |
|---|---|---|
| R = Radio | 2,0 [mm] | |
| Ø D = Diámetro de corte | 55,3 [mm] | |
| Ø D1 = diámetro de corte de base | 52 [mm] | |
| a = Distance to machine | 12 [mm] | |
| b = Ancho del rebaje | 13,5 [mm] | |
| Ø d = Diámetro del taladro | 16 [mm] | |
| Z = Número de dientes | 3 | |
| DKN = Chavetero doble | 5x2,3 [mm] | |
| ángulo de ataque = ángulo de ataque | 15 [°] | |
| ángulo axial = ángulo axial | 12 [°] | |
| nmax = Número de revoluciones máximo | 30.000 [min-1] | |
| L/R = Dirección de corte | R | |
| L = Delivery Status | ||
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
