182504 - DIAMAX Fresas DP para redondear cantos CM - HOLZ-HER FF701 (FF501 / 1833)
Producto

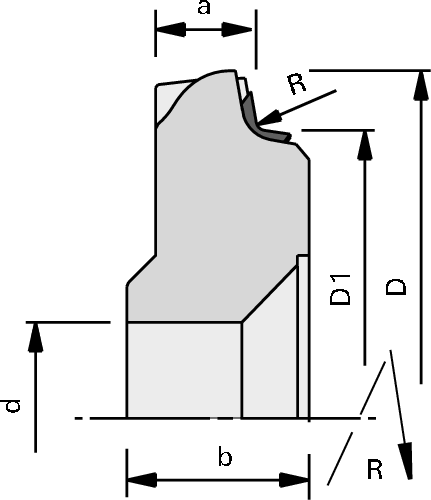

Dibujo
-
-
- Diamante policristalino [DP]
- MEC
Datos técnicos
Descripción
Máquina / aplicación
- máquinas de encolar cantos HOLZ-HER agregado FF701 (FF501 / 1833)
- para redondear cantos encolados de madera maciza, de chapa de madera y de plástico
Modelo
- con ángulo axial
- superficie de desprendimiento pulida y superficie libre de acabado finísimo
- zona de afilado 3,5 mm
- n max = 24.000 min-1
Ventajas
- optimización del transporte de las virutas por version ChipMeister
- evitación de la polución de la máquina por las virutas
- evitación de irregularidades del funcionamiento por las virutas
- reducción de la potencia para la aspiración
- silencioso
Indicaciones
- medidas de base a y D1 constantes
- sentido de giro según VDMA 8849
| Característica | Valor | |
|---|---|---|
| R = Radio | 2,5 [mm] | |
| Ø D = Diámetro de corte | 72,5 [mm] | |
| Ø D1 = diámetro de corte de base | 61 [mm] | |
| a = Distance to machine | 13,5 [mm] | |
| b = Ancho del rebaje | 19 [mm] | |
| Ø d = Diámetro del taladro | 20 [mm] | |
| Z = Número de dientes | 4 | |
| DKN = Chavetero doble | 5x2,2 [mm] | |
| nmax = Número de revoluciones máximo | 24.000 [min-1] | |
| L/R = Dirección de corte | R | |
| L = Delivery Status | ||
| Máquina / tipo | HOLZ-HER 1833 | |
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
