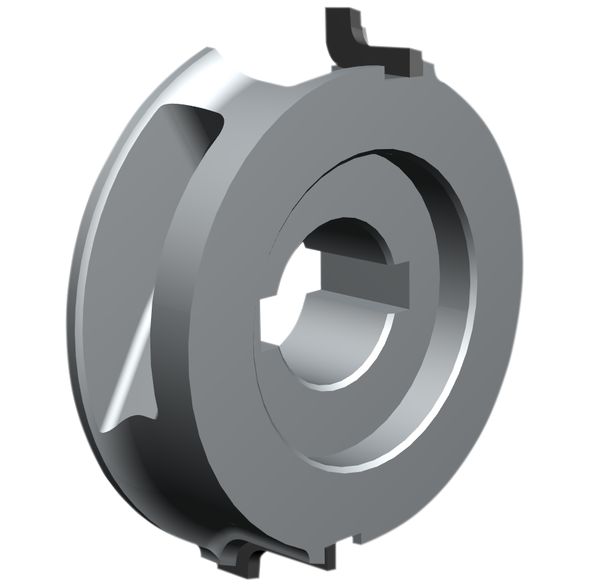

185426 - DIAMAX Fresas DP para redondear cantos - HOLZ-HER FR201 - AirStream-System
Producto
Dibujo
-
-
- Diamante policristalino [DP]
- MEC
Datos técnicos
Descripción
Máquina / aplicación
- máquinas de encolar cantos HOLZ-HER agregado FR201 (1825M)
- para redondear cantos encolados de madera maciza, de chapa de madera y de plástico
Modelo
- AirStream-System
- con ángulo axial
- superficie de desprendimiento pulida y superficie libre de acabado finísimo
- n max=24.000 min-1
Ventajas
- grado de captación de virutas considerablemente mayor con el AirStream-System
- la máquina no se ensucia por las virutas
- evita irregularidades del funcionamiento por las virutas
- reducción de la potencia para la aspiración
- muy silencioso
Indicaciones
- medidas de base a y D1 constantes
- sentido de giro según VDMA 8849
- no indicado para afilar
| Característica | Valor | |
|---|---|---|
| R = Radio | 2,0 [mm] | |
| Ø D = Diámetro de corte | 57 [mm] | |
| Ø D1 = diámetro de corte de base | 50 [mm] | |
| a = Distance to machine | 10 [mm] | |
| b = Ancho del rebaje | 12,5 [mm] | |
| Ø d = Diámetro del taladro | 16 [mm] | |
| Z = Número de dientes | 2 | |
| DKN = Chavetero doble | 5x2,3 [mm] | |
| nmax = Número de revoluciones máximo | 24.000 [min-1] | |
| L/R = Dirección de corte | L | |
| L = Delivery Status | ||
| Máquina / tipo | HOLZ-HER FR201 | |
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
