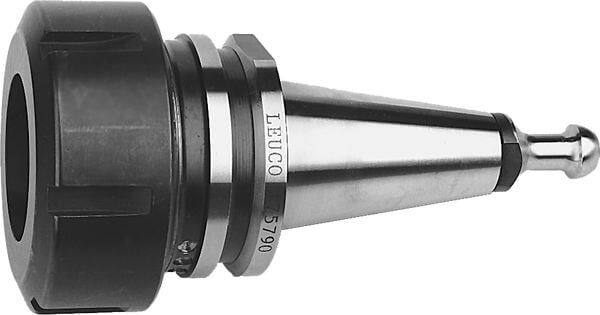

173639 - Portaherramientas de sujeción con cono SK - Biesse
Producto
Dibujo
Datos técnicos
Descripción
Máquina / aplicación
- centros de trabajo CNC con cambio automático de herramientas
- para la sujeción de herramientas con mango cilíndrico
Modelo
- cono de gran inclinación según DIN ISO 7388 (sin ranuras de arrastre ni ranuras de fijación)
- tuerca de sujeción con guía
Ventajas
- tiempo de montaje de la herramienta reducido por medio de cambio de herramientas fácil y rápido
- alta calidad de corte y mayor duración por medio de marcha concéntrica de alta precisión
Indicaciones
- para giro a derecha y izquierda
- pinzas según tipo 470E/ER32 Ø 2..20 mm
- pinzas según tipo 472E/ER40 Ø 4.0,25 mm
- contenido de la entrega: portaherramientas, tuerca de sujeción y perno de ajuste (Biesse 173641)
| Característica | Valor | |
|---|---|---|
| Ø d1 = Tamaño del adaptador del lado de la pieza | 2-20 [mm] | |
| Ø d = Tamaño del adaptador del lado de la máquina | SK 30 (DIN ISO) [mm] | |
| Ø D = Diámetro | 50 [mm] | |
| Ø D1 = Diámetro 1 | 50 [mm] | |
| número norma = Número norma | DIN 69271 | |
| a = Distance to machine | 50 [mm] | |
| tipo = Tipo | 470E/ER32 | |
| Peso = Peso | 0,9 [kg] | |
| L = Delivery Status | ||
| Máquina / tipo | Biesse | |
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
Partes de repuesto/Accesorios
| Imagen del producto | Descripción | Modelo | n.º de ident. | ||
|---|---|---|---|---|---|
| Tuercas de sujeción | M40x1,5R | 178761 | |||
| Perno de ajuste | 173641 | ||||
| Perno de ajuste | 175637 | ||||
|
Llaves fija de gancho | 45/50 DIN 1810 | 175851 | ||
|
Adaptador para llaves de gancho | 186467 | |||
|
Llave dinamométrica | 184890 | |||
|
